SN74AHC157DG4
TI
德州仪器
电子元器件分类
SN74AHC157DG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 5.50V
电路数 4
位数 4
电压波节 5.00 V, 3.30 V
带宽 110 MHz
输出电流驱动 -1.00 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 9.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AHC157DG4引脚图与封装图

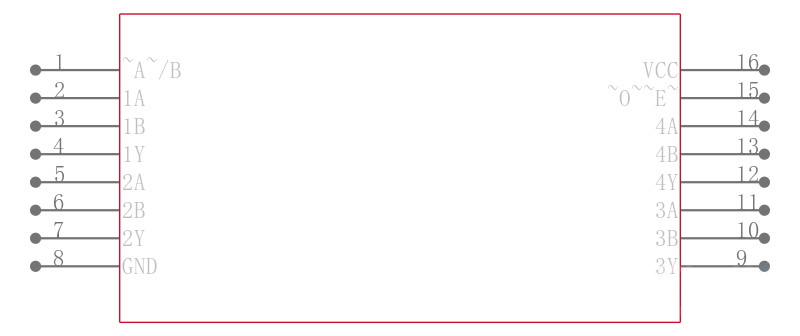

SN74AHC157DG4引脚图

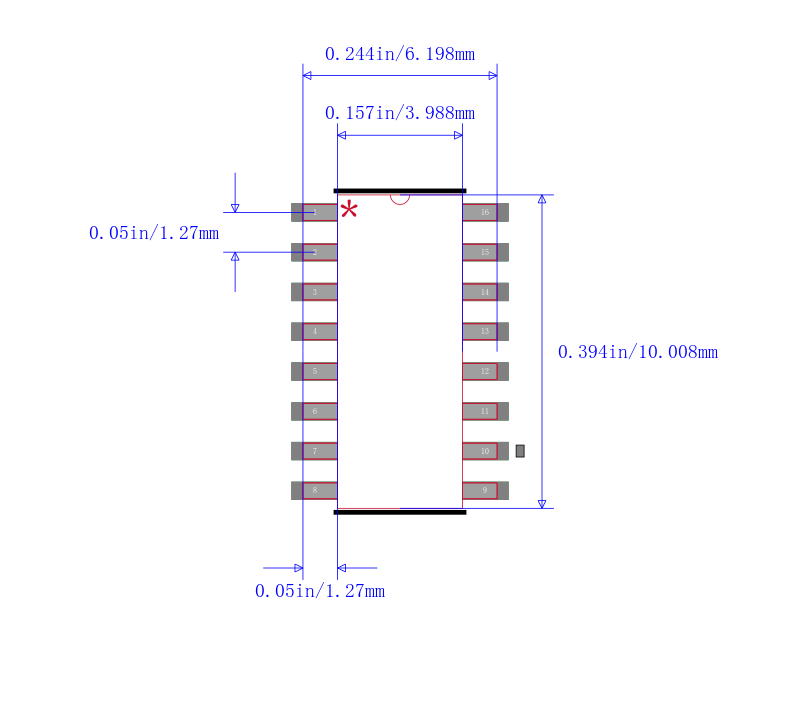

SN74AHC157DG4封装图
SN74AHC157DG4封装焊盘图
