SMBJ180
数据手册.pdfLittelfuse(力特)
主动器件
SMBJ180中文资料参数规格
技术参数
额定电压DC 180 V
工作电压 180 V
额定功率 600 W
击穿电压 201 V
钳位电压 306.6 V
测试电流 1 mA
脉冲峰值功率 600 W
最小反向击穿电压 190.35 V
击穿电压 190.35 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AA-2
外形尺寸
长度 5.59 mm
宽度 3.94 mm
高度 2.44 mm
封装 DO-214AA-2
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SMBJ180引脚图与封装图
SMBJ180引脚图
SMBJ180封装图

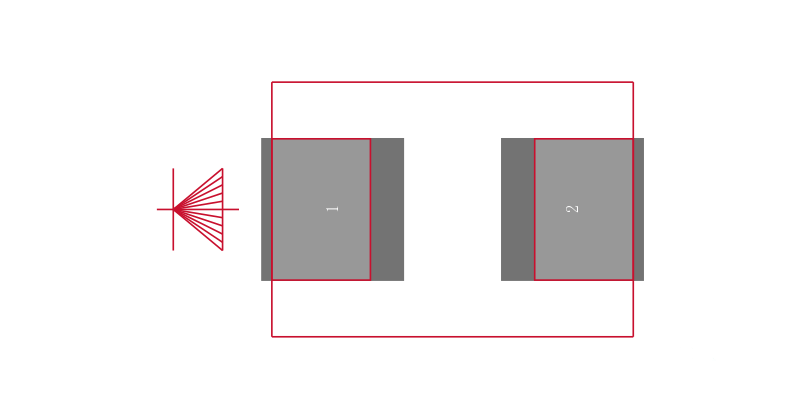

SMBJ180封装焊盘图
替代型号SMBJ180
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SMBJ180 品牌： Littelfuse 力特 封装： DO-214 180V 600W | 当前型号 | ESD 抑制器/TVS 二极管 600W 180V 10% Uni-Directional | 当前型号 |
| 型号： SMBJ180A 品牌： 力特 封装： SMB 180V 600W | 类似代替 | 600 W 180 V 单向 表面贴装 瞬态电压抑制器 -DO-214AA | SMBJ180和SMBJ180A的区别 |
| 型号： P6SMB220A 品牌： 力特 封装： SMB | 功能相似 | 瞬态电压抑制二极管 Transient Voltage Suppression Diodes | SMBJ180和P6SMB220A的区别 |
