SA40C
数据手册.pdfLittelfuse(力特)
分立器件
SA40C中文资料参数规格
技术参数
额定电压DC 40.0 V
工作电压 40 V
额定功率 500 W
击穿电压 44.4 V
钳位电压 71.4 V
脉冲峰值功率 500 W
最小反向击穿电压 42.08 V
工作温度Max 175 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
封装 DO-204AC-2
外形尺寸
长度 7.60 mm
直径 3.60 mm
封装 DO-204AC-2
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SA40C引脚图与封装图

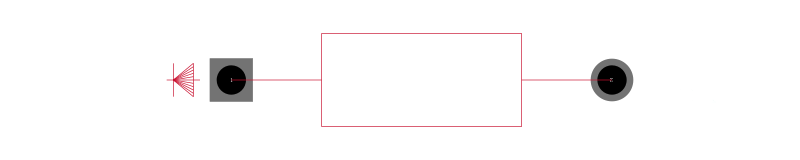

SA40C引脚图

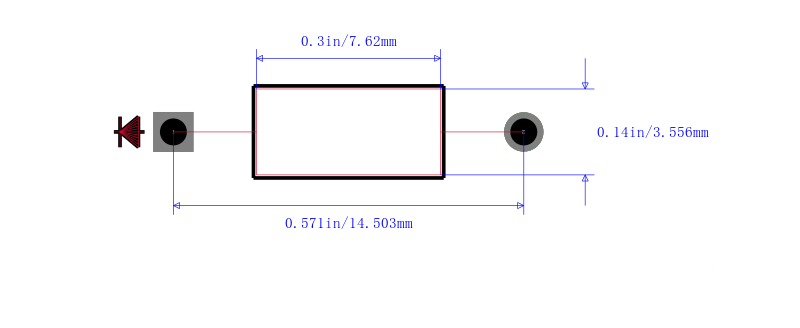

SA40C封装图
SA40C封装焊盘图
替代型号SA40C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SA40C 品牌： Littelfuse 力特 封装： DO-15 40V 500W | 当前型号 | ESD 抑制器/TVS 二极管 SA40C Bi-Directional | 当前型号 |
| 型号： 1SMA40CAT3G 品牌： 安森美 封装： SMA | 功能相似 | ON SEMICONDUCTOR 1SMA40CAT3G TVS Diode, 1SMA Series, Bidirectional, 40 V, 64.5 V, DO-214AC, 2 Pins 新 | SA40C和1SMA40CAT3G的区别 |
| 型号： TGL41-47C 品牌： 美高森美 封装： | 功能相似 | 500瓦的瞬态电压抑制器 500 Watt Transient Voltage Suppressor | SA40C和TGL41-47C的区别 |
| 型号： SA40 品牌： Central Semiconductor 封装： | 功能相似 | Trans Voltage Suppressor Diode, | SA40C和SA40的区别 |
