SMBJ75C
数据手册.pdfLittelfuse(力特)
分立器件
SMBJ75C中文资料参数规格
技术参数
额定电压DC 7.50 V
工作电压 75 V
额定功率 600 W
击穿电压 83.3 V
电路数 1
耗散功率 600 W
钳位电压 121 V
脉冲峰值功率 600 W
最小反向击穿电压 78.93 V
工作温度Max 150 ℃
工作温度Min 65 ℃
封装参数
安装方式 Surface Mount
封装 DO-214AA
外形尺寸
长度 5.59 mm
宽度 3.94 mm
高度 2.44 mm
封装 DO-214AA
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SMBJ75C引脚图与封装图

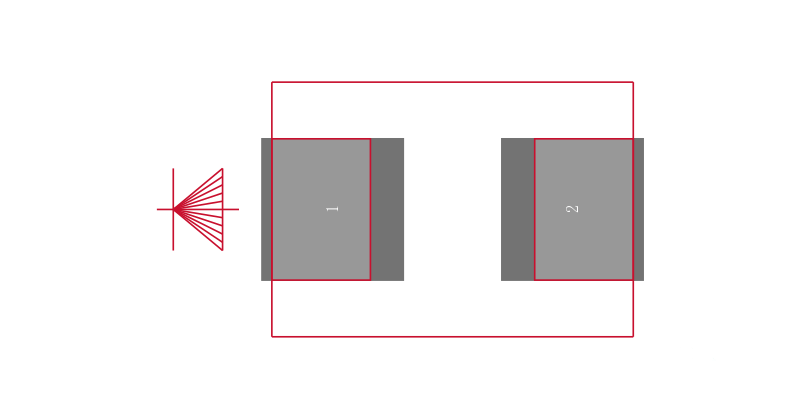

SMBJ75C引脚图

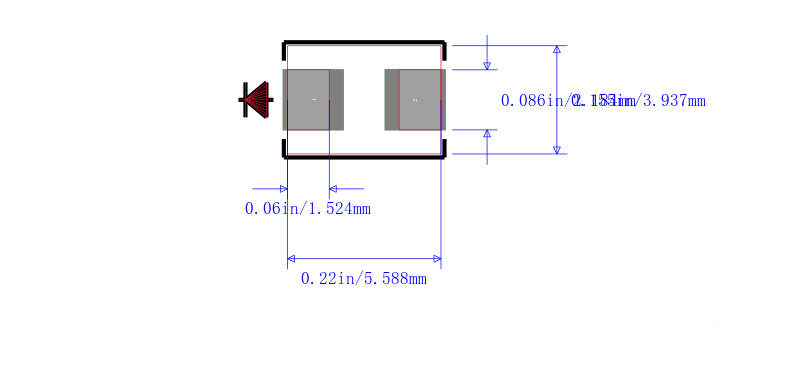

SMBJ75C封装图
SMBJ75C封装焊盘图
