SA85
数据手册.pdfLittelfuse(力特)
分立器件
SA85中文资料参数规格
技术参数
额定电压DC 8.50 V
工作电压 85 V
额定功率 500 W
击穿电压 94 V
钳位电压 151 V
测试电流 1 mA
脉冲峰值功率 500 W
最小反向击穿电压 89.28 V
工作温度Max 175 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 175℃
封装参数
安装方式 Through Hole
引脚数 2
封装 DO-204AC
外形尺寸
长度 7.60 mm
直径 3.60 mm
封装 DO-204AC
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SA85引脚图与封装图

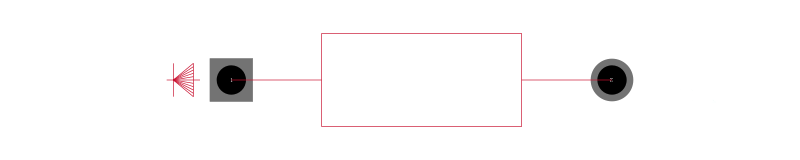

SA85引脚图

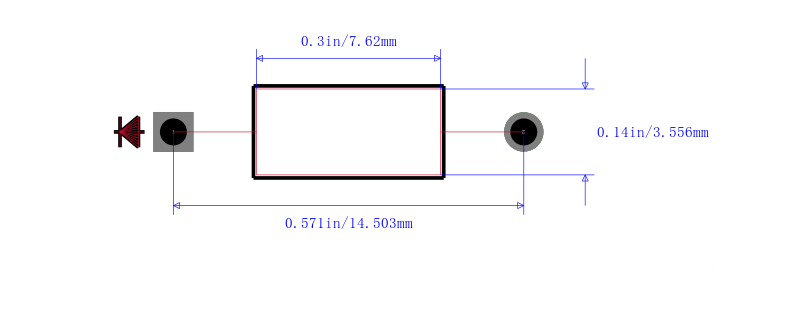

SA85封装图
SA85封装焊盘图
替代型号SA85
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SA85 品牌： Littelfuse 力特 封装： DO-15 8.5V 500W | 当前型号 | DIODE TVS 85V 500W AXL UNI 10% | 当前型号 |
| 型号： P4KE100CA-B 品牌： 力特 封装： DO-204 | 功能相似 | 瞬态电压抑制二极管 Transient Voltage Suppression Diodes | SA85和P4KE100CA-B的区别 |
| 型号： BZW04-85 品牌： Diotec Semiconductor 封装： | 功能相似 | Diode: transil; 400W; 85.8V; unidirectional; DO15 | SA85和BZW04-85的区别 |
