SMA6L16A
数据手册.pdfLittelfuse(力特)
分立器件
SMA6L16A中文资料参数规格
技术参数
钳位电压 26 V
测试电流 1 mA
脉冲峰值功率 600 W
最小反向击穿电压 17.8 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-221AC
外形尺寸
封装 DO-221AC
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SMA6L16A引脚图与封装图
SMA6L16A引脚图

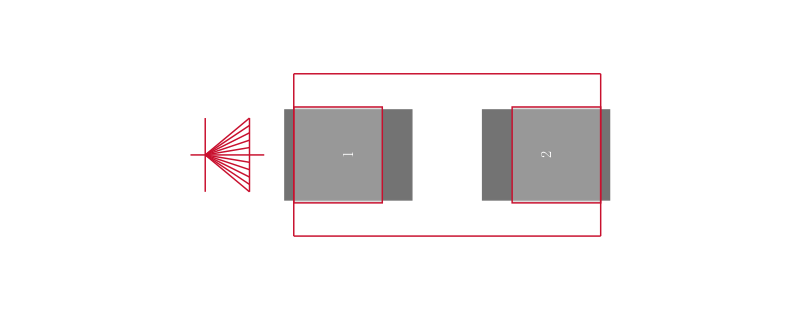

SMA6L16A封装图

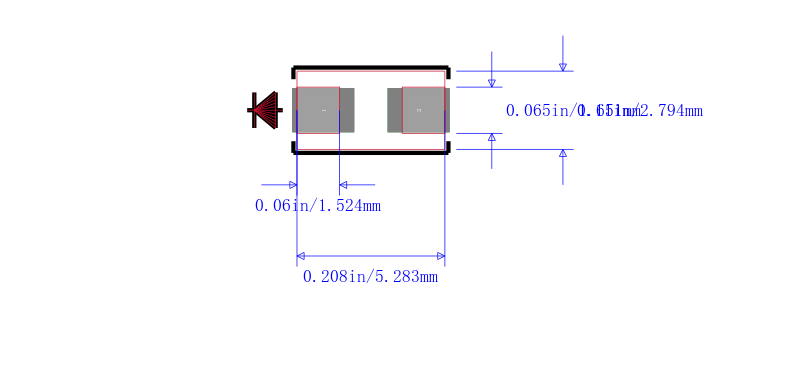

SMA6L16A封装焊盘图
替代型号SMA6L16A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SMA6L16A 品牌： Littelfuse 力特 封装： DO-221AC | 当前型号 | SMA6L系列 SMA6L Series | 当前型号 |
| 型号： TPSMA6L16A 品牌： 力特 封装： DO-221AC | 完全替代 | ESD 抑制器/TVS 二极管 600W 16V AEC-Q101 5% Uni-Directional | SMA6L16A和TPSMA6L16A的区别 |
| 型号： SMA6L15A 品牌： 力特 封装： DO-221AC | 类似代替 | TVS SMA6L 15V 单向 13"" 卷盘 | SMA6L16A和SMA6L15A的区别 |
| 型号： P6SMB18A 品牌： 力特 封装： SMB | 功能相似 | LITTELFUSE P6SMB18A TVS二极管, TVS, P6SMB系列, 单向, 15.3 V, 25.5 V, DO-214AA, 2 引脚 | SMA6L16A和P6SMB18A的区别 |
