SMAJ24C
数据手册.pdfLittelfuse(力特)
分立器件
SMAJ24C中文资料参数规格
技术参数
额定电压DC 24.0 V
工作电压 24 V
额定功率 400 W
击穿电压 26.7 V
电路数 1
钳位电压 38.9 V
测试电流 1 mA
脉冲峰值功率 400 W
最小反向击穿电压 25.29 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AC
外形尺寸
长度 4.5 mm
宽度 2.79 mm
高度 2.29 mm
封装 DO-214AC
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SMAJ24C引脚图与封装图
SMAJ24C引脚图

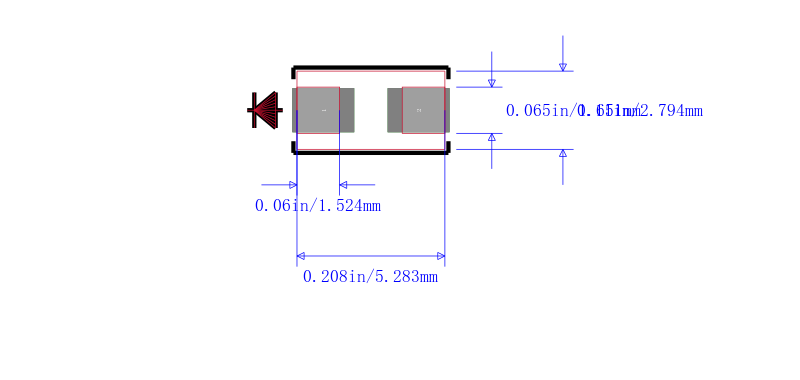

SMAJ24C封装图

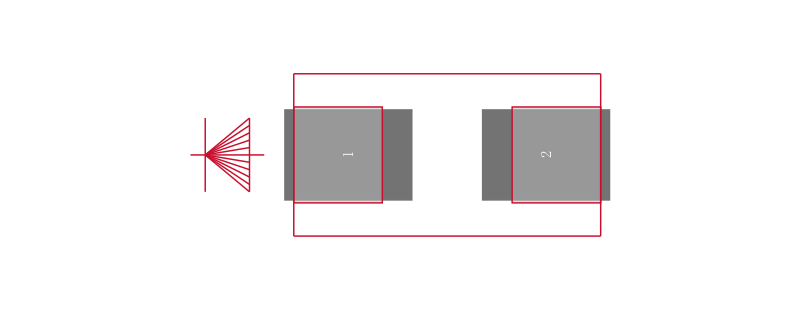

SMAJ24C封装焊盘图
在线购买SMAJ24C
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SMAJ24C | Littelfuse 力特 | Diode TVS Single Bi-Dir 24V 400W 2Pin DO-214-AC T/R | 搜索库存 |
替代型号SMAJ24C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SMAJ24C 品牌： Littelfuse 力特 封装： DO-214-AC 24V 400W | 当前型号 | Diode TVS Single Bi-Dir 24V 400W 2Pin DO-214-AC T/R | 当前型号 |
| 型号： SMAJ24CA 品牌： 力特 封装： DO-214AC 24V 400W | 类似代替 | LITTELFUSE SMAJ24CA 二极管, TVS, VRWM:24V, 双向, DO-214AC | SMAJ24C和SMAJ24CA的区别 |
| 型号： SMAJ24CA-13-F 品牌： 美台 封装： DO-214AC 24V 400W | 功能相似 | SMAJ24CA-13-F 编带 | SMAJ24C和SMAJ24CA-13-F的区别 |
