SMBJ170
数据手册.pdfLittelfuse(力特)
分立器件
SMBJ170中文资料参数规格
技术参数
工作电压 170 V
击穿电压 189 V
钳位电压 275 V
测试电流 1 mA
脉冲峰值功率 600 W
最小反向击穿电压 179.1 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
外形尺寸
封装 DO-214AA
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SMBJ170引脚图与封装图
SMBJ170引脚图
SMBJ170封装图

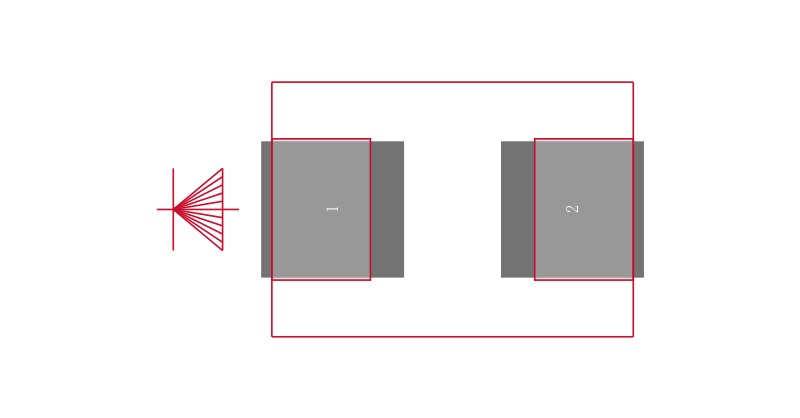

SMBJ170封装焊盘图
在线购买SMBJ170
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SMBJ170 | Littelfuse 力特 | 硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors | 搜索库存 |
替代型号SMBJ170
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SMBJ170 品牌： Littelfuse 力特 封装： DO-214 | 当前型号 | 硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors | 当前型号 |
| 型号： SMBJ170A 品牌： 力特 封装： SMB 170V 600W | 类似代替 | LITTELFUSE SMBJ170A 二极管, TVS, 170V | SMBJ170和SMBJ170A的区别 |
| 型号： SMBJ170A-E3/52 品牌： 威世 封装： DO-214 600W | 功能相似 | DIODE 600W, UNIDIRECTIONAL, SILICON, TVS DIODE, DO-214AA, ROHS COMPLIANT, PLASTIC, SMBJ, 2Pin, Transient Suppressor | SMBJ170和SMBJ170A-E3/52的区别 |
| 型号： SMBJ170A-E3/5B 品牌： 威世 封装： DO-214 | 功能相似 | ESD 抑制器/TVS 二极管 170V 1000W UniDir TransZorb 5% Tol | SMBJ170和SMBJ170A-E3/5B的区别 |
