SI8652BD-B-IS

SI8652BD-B-IS

数据手册.pdf
Silicon Labs(芯科) 主动器件

SILICON LABS  SI8652BD-B-IS  数字隔离器, 5通道, 8 ns, 2.5 V, 5.5 V, WSOIC, 16 引脚

Si865x 系列 5 通道数字隔离器

Si865x 系列五通道数字隔离器基于专属的电容隔离技术，实现低传播延迟和偏斜、低排放、高抗噪性和高可靠性，确保长生命周期。


欧时:
Silicon Labs Si8652BD-B-IS 5通道 数字隔离器, 3.75 kV隔离电压, 16针 SOIC


贸泽:
数字隔离器 5 kV 3 forward & 2 reverse 5-channel isolator


e络盟:
数字隔离器, 5通道, 8 ns, 2.5 V, 5.5 V, WSOIC, 16 引脚


艾睿:
Digital Isolator CMOS 5-CH 150Mbps Automotive 16-Pin SOIC W Tube


Newark:
# SILICON LABS  SI8652BD-B-IS  Digital Isolator, 5, 8 ns, 2.5 V, 5.5 V, WSOIC, 16


SI8652BD-B-IS中文资料参数规格
技术参数

电源电压DC 2.50V min

上升/下降时间 2.5 ns

输出电流 10 mA

通道数 5

针脚数 16

耗散功率 415 mW

数据速率 150 Mbps

上升时间 4 ns

隔离电压 5000 Vrms

输入电流Min 7.8 mA

正向电压Max 5.5 V

下降时间Max 4 ns

上升时间Max 4 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 415 mW

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 WSOIC-16

外形尺寸

长度 9.9 mm

宽度 3.9 mm

封装 WSOIC-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Power Management, Industrial, 电源管理, Automotive, Medical, 工业, 通信与网络, Automation & Process Control, 自动化与过程控制, Communications & Networking, Motor Drive & Control, 车用, 医用, 电机驱动与控制

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SI8652BD-B-IS引脚图与封装图

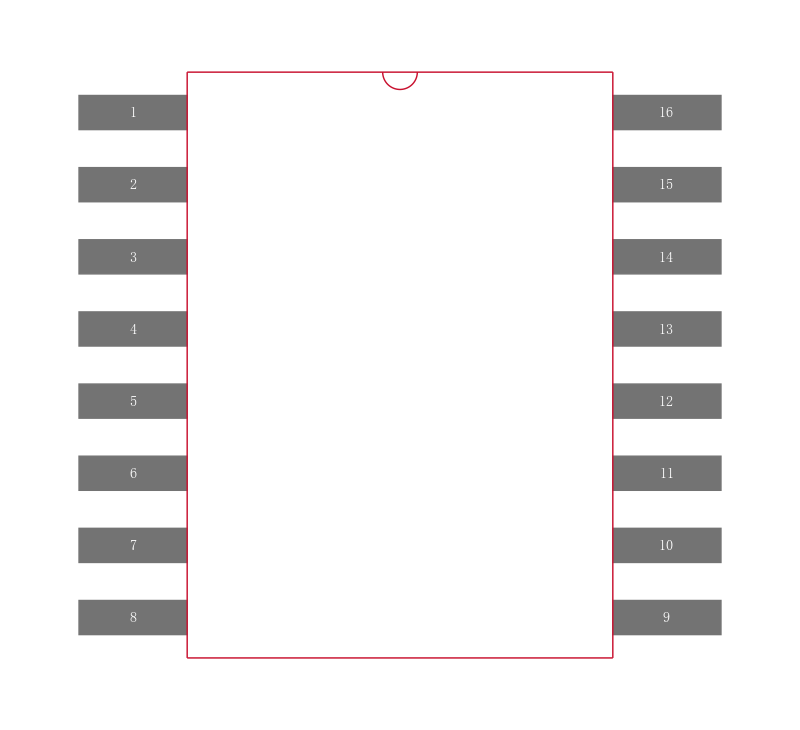

SI8652BD-B-IS引脚图

SI8652BD-B-IS引脚图

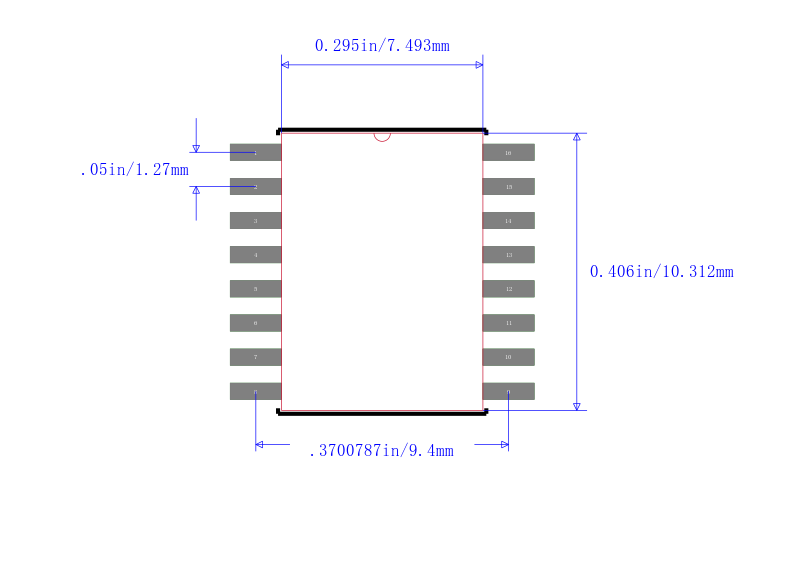

SI8652BD-B-IS封装图

SI8652BD-B-IS封装图

SI8652BD-B-IS封装焊盘图

SI8652BD-B-IS封装焊盘图

在线购买SI8652BD-B-IS
型号 制造商 描述 购买
SI8652BD-B-IS Silicon Labs 芯科 SILICON LABS  SI8652BD-B-IS  数字隔离器, 5通道, 8 ns, 2.5 V, 5.5 V, WSOIC, 16 引脚 搜索库存
替代型号SI8652BD-B-IS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SI8652BD-B-IS

品牌： Silicon Labs 芯科

封装： WSOIC 16Pin 2.5V 150Mbps

当前型号

SILICON LABS  SI8652BD-B-IS  数字隔离器, 5通道, 8 ns, 2.5 V, 5.5 V, WSOIC, 16 引脚

当前型号

型号： SI8652BD-B-ISR

品牌： 芯科

封装： SOIC-16 150Mbps

完全替代

General Purpose tal Isolator 5000Vrms 5Channel 150Mbps 35kV/µs CMTI 16-SOIC 0.295 , 7.5mm Width

SI8652BD-B-IS和SI8652BD-B-ISR的区别
