SN10501DBVRG4
TI
德州仪器
主动器件
SN10501DBVRG4中文资料参数规格
技术参数
输出电流 100 mA
供电电流 14 mA
电路数 1
通道数 1
耗散功率 0.391 W
共模抑制比 70 dB
输入补偿漂移 0.00 V/K
转换速率 750 V/μs
增益频宽积 120 MHz
输入补偿电压 25 mV
输入偏置电流 3000 nA
可用通道 S
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 170 MHz
耗散功率Max 391 mW
电源电压Max 18 V
电源电压Min 2.7 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
封装 SOT-23-5
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN10501DBVRG4引脚图与封装图
SN10501DBVRG4引脚图
SN10501DBVRG4封装图

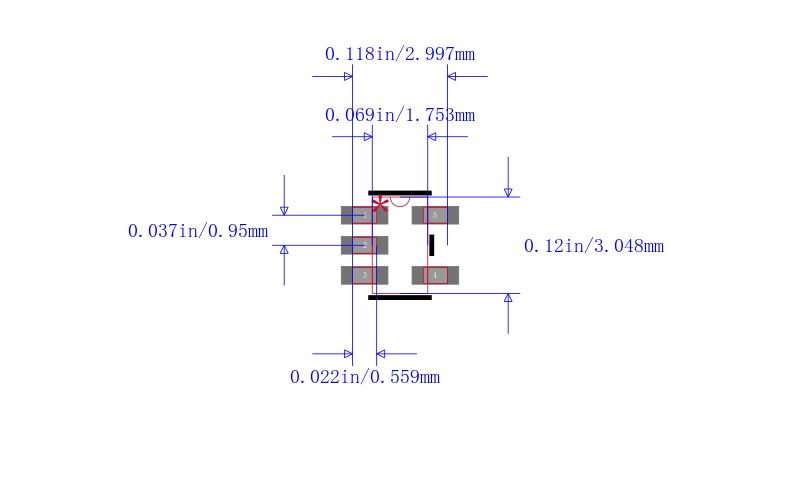

SN10501DBVRG4封装焊盘图
在线购买SN10501DBVRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN10501DBVRG4 | TI 德州仪器 | Video Amp Single 120MHz ±9V 18V 5Pin SOT-23 T/R | 搜索库存 |
替代型号SN10501DBVRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN10501DBVRG4 品牌： TI 德州仪器 封装： | 当前型号 | Video Amp Single 120MHz ±9V 18V 5Pin SOT-23 T/R | 当前型号 |
| 型号： SN10501DBVTG4 品牌： 德州仪器 封装： | 完全替代 | 单通道低失真高速轨到轨输出运算放大器 5-SOT-23 -40 to 85 | SN10501DBVRG4和SN10501DBVTG4的区别 |
| 型号： SN10501DBVT 品牌： 德州仪器 封装： | 类似代替 | TEXAS INSTRUMENTS SN10501DBVT. 视频放大器, 1 放大器, 100 MHz, 900 V/µs, -40 °C, 85 °C, 100 mA | SN10501DBVRG4和SN10501DBVT的区别 |
| 型号： SN10501DBVR 品牌： 德州仪器 封装： SOT-23-5 170MHz 1Channel 5Pin | 类似代替 | 高速轨至轨输出视频放大器 HIGH SPEED RAIL TO RAIL OUTPUT VIDEO AMPLIFIERS | SN10501DBVRG4和SN10501DBVR的区别 |
