SN65C3222EPWG4
TI
德州仪器
电子元器件分类
SN65C3222EPWG4中文资料参数规格
技术参数
电源电压DC 3.30 V, 5.00 V
供电电流 1 mA
数据速率 1.00 Mbps
驱动器/包 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
外形尺寸
封装 TSSOP-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN65C3222EPWG4引脚图与封装图

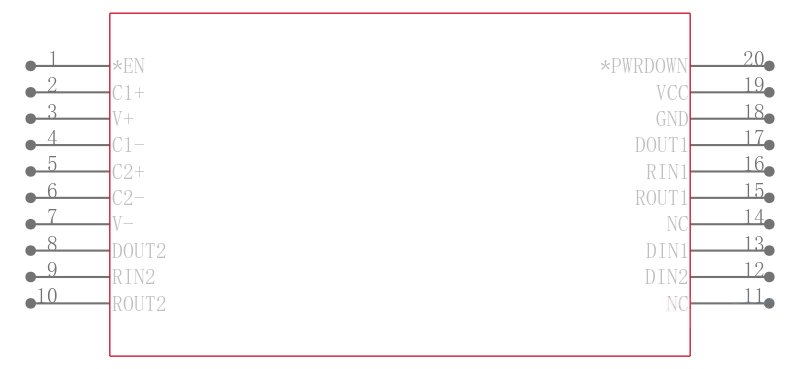

SN65C3222EPWG4引脚图

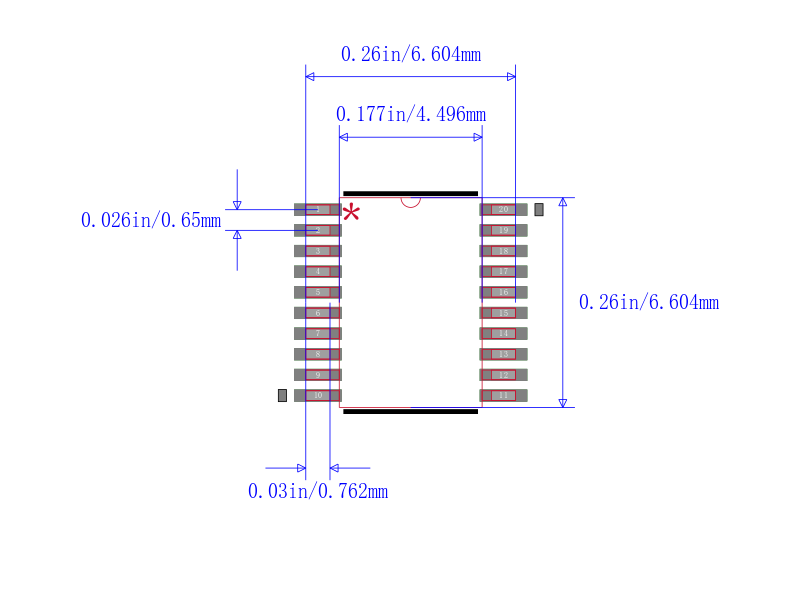

SN65C3222EPWG4封装图

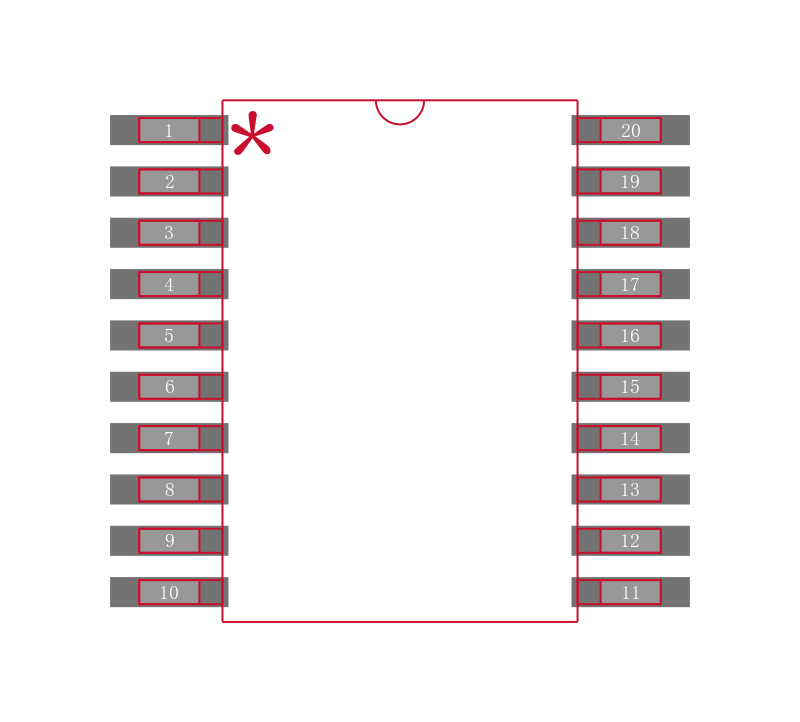

SN65C3222EPWG4封装焊盘图
在线购买SN65C3222EPWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN65C3222EPWG4 | TI 德州仪器 | 3V至5.5V多通道RS - 232线路驱动器/带± 15 kV ESD保护接收机 3-V TO 5.5-V MULTICHANNEL RS-232 LINE DRIVERS/RECEIVERS WITH 【15-kV ESD PROTECTION | 搜索库存 |
替代型号SN65C3222EPWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN65C3222EPWG4 品牌： TI 德州仪器 封装： TSSOP 20Pin 3.3V 1Mbps | 当前型号 | 3V至5.5V多通道RS - 232线路驱动器/带± 15 kV ESD保护接收机 3-V TO 5.5-V MULTICHANNEL RS-232 LINE DRIVERS/RECEIVERS WITH 【15-kV ESD PROTECTION | 当前型号 |
| 型号： SN65C3222EPW 品牌： 德州仪器 封装： TSSOP 20Pin 3.3V 1Mbps | 完全替代 | RS-232 线路收发器，双路，Texas Instruments一系列 RS-232 线路收发器，满足或超出 TIA/EIA-232-F and ITU v.28 标准的要求。 这些设备通常包括高达 ±15 kV（人机模型）、±8 kV（触点放电）的 ESD 保护，且大多数包含电荷泵电路，以允许从单 3 V 至 5.5 V 电源的操作。 双收发器中的任何一个均包含两个线路驱动器和两个线路接收器，并提供高达 1 Mbps 的工作速度。### RS-232 线路驱动器和接收器 | SN65C3222EPWG4和SN65C3222EPW的区别 |
| 型号： SN65C3222EPWR 品牌： 德州仪器 封装： TSSOP 20Pin 3.3V 1Mbps | 完全替代 | 3V至5.5V多通道RS - 232线路驱动器/带± 15 kV ESD保护接收机 3-V TO 5.5-V MULTICHANNEL RS-232 LINE DRIVERS/RECEIVERS WITH 【15-kV ESD PROTECTION | SN65C3222EPWG4和SN65C3222EPWR的区别 |
| 型号： MAX3222ECPWR 品牌： 德州仪器 封装： TSSOP 20Pin 3.3V 500kbps | 类似代替 | TEXAS INSTRUMENTS MAX3222ECPWR 收发器, RS232, 2驱动器, 3V-5.5电源, TSSOP-20 | SN65C3222EPWG4和MAX3222ECPWR的区别 |
