SA10A

SA10A

数据手册.pdf
Littelfuse(力特) 分立器件

SA系列 17V 0.5kW 通孔 单向 瞬态电压抑制二极管 DO-204AC

17V 夹子 30A Ipp TVS - 通孔 DO-204AC（DO-15）


得捷:
TVS DIODE 10VWM 17VC DO204AC


贸泽:
ESD Suppressors / TVS Diodes SA10A Uni-Directional


艾睿:
Diode TVS Single Uni-Dir 10V 500W 2-Pin DO-15 T/R


Chip1Stop:
Diode TVS Single Uni-Dir 10V 500W 2-Pin DO-15 T/R


Verical:
TVS Diode Single Uni-Dir 10V 500W 2-Pin DO-15 T/R


Win Source:
TVS DIODE 10VWM 17VC DO204AC


SA10A中文资料参数规格
技术参数

额定电压DC 10.0 V

额定功率 500 W

击穿电压 11.1 V

电路数 1

耗散功率 500 W

钳位电压 17 V

测试电流 1 mA

脉冲峰值功率 500 W

最小反向击穿电压 11.1 V

击穿电压 11.1 V

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 175℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-204AC

外形尺寸

长度 7.60 mm

直径 3.60 mm

封装 DO-204AC

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SA10A引脚图与封装图
SA10A引脚图

SA10A引脚图

SA10A封装图

SA10A封装图

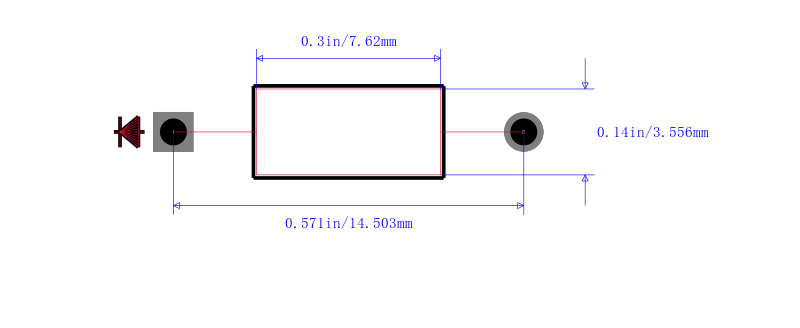

SA10A封装焊盘图

SA10A封装焊盘图

在线购买SA10A
型号 制造商 描述 购买
SA10A Littelfuse 力特 SA系列 17V 0.5kW 通孔 单向 瞬态电压抑制二极管 DO-204AC 搜索库存
替代型号SA10A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SA10A

品牌： Littelfuse 力特

封装： DO-15 10V 500W

当前型号

SA系列 17V 0.5kW 通孔 单向 瞬态电压抑制二极管 DO-204AC

当前型号

型号： SA10A-T

品牌： 美台

封装： DO-15 10V 500W

类似代替

TVS UNI-DIR 10V 500W DO-15

SA10A和SA10A-T的区别

型号： SA10A-E3/54

品牌： 威世

封装： DO-204AC

功能相似

TRANSZORB® 瞬态电压抑制器轴向单向 500W，Vishay Semiconductor

SA10A和SA10A-E3/54的区别
