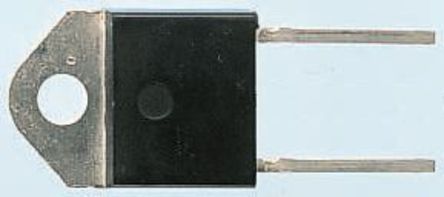

STTH3006PI

STTH3006PI

数据手册.pdf

STMICROELECTRONICS  STTH3006PI  快速/超快二极管, 单, 600 V, 30 A, 1.85 V, 70 ns, 300 A

整流器,10A 至 240A,STMicroelectronics


得捷:
DIODE GEN PURP 600V 30A DOP3I


欧时:
STMicroelectronics 二极管 STTH3006PI 开关, Io=30A, Vrev=600V, 70ns, 2引脚 DOP3I封装


立创商城:
600V 30A 50ns


e络盟:
快速/超快二极管, 600 V, 30 A, 单, 1.85 V, 70 ns, 300 A


艾睿:
Rectifier Diode Switching 600V 30A 70ns 2-Pin2+Tab DOP3I Tube


安富利:
Diode Switching 600V 30A 2-Pin2+Tab DOP3I Tube


富昌:
STTH3006 Series 30 A 110 V 50 ns Turbo 2 High Voltage Ultrafast Rectifier-DOP-31


Chip1Stop:
Diode Switching 600V 30A 2-Pin2+Tab DOP3I Tube


Verical:
Diode Switching 600V 30A 2-Pin2+Tab DOP3I Tube


Newark:
Rectifier Diode, Single, 600 V, 30 A, 1.85 V, 70 ns, 300 A


儒卓力:
**RECT 600V 30A 1,10V DOP-3I **


STTH3006PI中文资料参数规格
技术参数

额定电压DC 600 V

额定电流 30.0 A

输出电流 ≤30.0 A

正向电压 1.85 V

极性 Standard

热阻 1.7 ℃/W

反向恢复时间 70 ns

正向电流 30 A

最大正向浪涌电流(Ifsm) 300 A

正向电压Max 1.85 V

正向电流Max 30 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Through Hole

引脚数 2

封装 DOP-3I

外形尺寸

长度 15.5 mm

宽度 4.6 mm

高度 12.85 mm

封装 DOP-3I

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 电源管理, 工业, Industrial

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

STTH3006PI引脚图与封装图
STTH3006PI引脚图

STTH3006PI引脚图

STTH3006PI封装图

STTH3006PI封装图

STTH3006PI封装焊盘图

STTH3006PI封装焊盘图

在线购买STTH3006PI
型号 制造商 描述 购买
STTH3006PI ST Microelectronics 意法半导体 STMICROELECTRONICS  STTH3006PI  快速/超快二极管, 单, 600 V, 30 A, 1.85 V, 70 ns, 300 A 搜索库存
