STPS41L60CT

STPS41L60CT

数据手册.pdf

STMICROELECTRONICS  STPS41L60CT  肖特基整流器, 双共阴极, 60 V, 20 A, TO-220AB, 3 引脚, 600 mV

肖特基势垒，40A 至 240A，STMicroelectronics

### 二极管和整流器，STMicroelectronics


得捷:
DIODE ARRAY SCHOTTKY 60V TO220AB


立创商城:
60V 20A 600mV@20A


欧时:
STMicroelectronics 二极管 STPS41L60CT 肖特基, Io=40A, Vrev=60V, 3引脚 TO-220AB封装


e络盟:
肖特基整流器, 60 V, 40 A, 双共阴极, TO-220AB, 3 引脚, 600 mV


艾睿:
Diode Schottky 60V 40A 3-Pin3+Tab TO-220AB Tube


安富利:
Diode Schottky 60V 40A 3-Pin3+Tab TO-220AB Tube


Chip1Stop:
Diode Schottky 60V 40A 3-Pin3+Tab TO-220AB Tube


Verical:
Diode Schottky 60V 40A 3-Pin3+Tab TO-220AB Tube


Win Source:
DIODE ARRAY SCHOTTKY 60V TO220AB


STPS41L60CT中文资料参数规格
技术参数

额定电压DC 60.0 V

额定电流 40.0 A

针脚数 3

正向电压 600mV @20A

正向电流 40 A

最大正向浪涌电流（Ifsm） 220 A

正向电压Max 600 mV

正向电流Max 40 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

STPS41L60CT引脚图与封装图

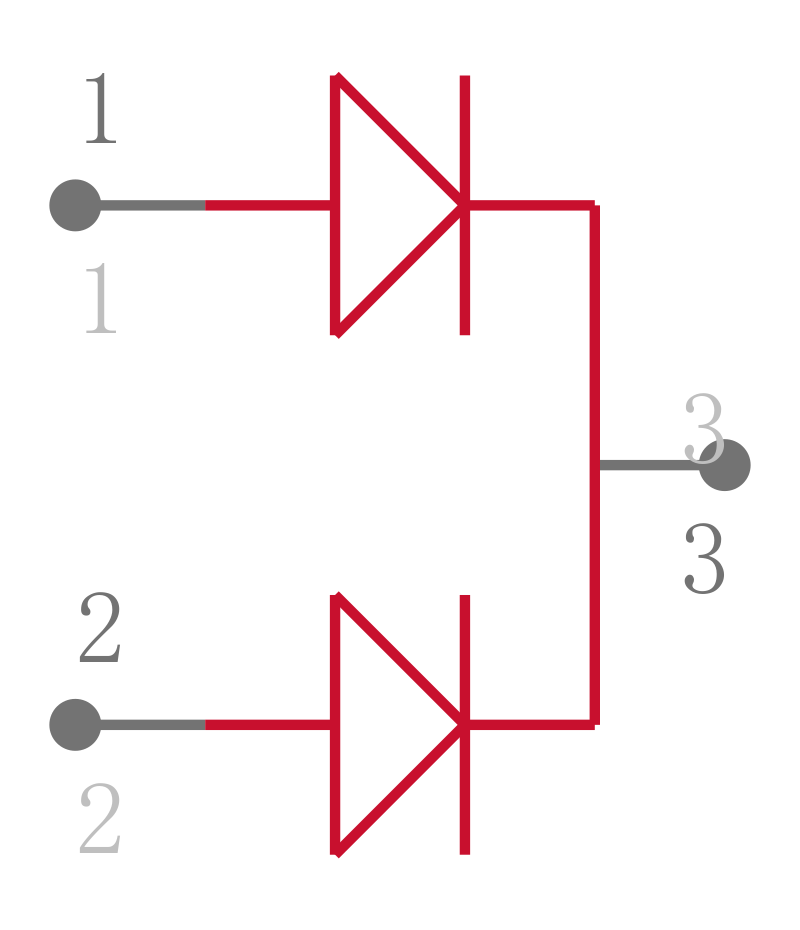

STPS41L60CT引脚图

STPS41L60CT引脚图

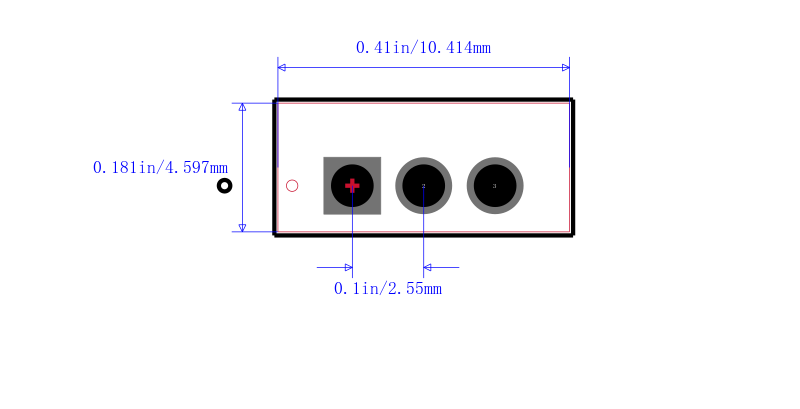

STPS41L60CT封装图

STPS41L60CT封装图

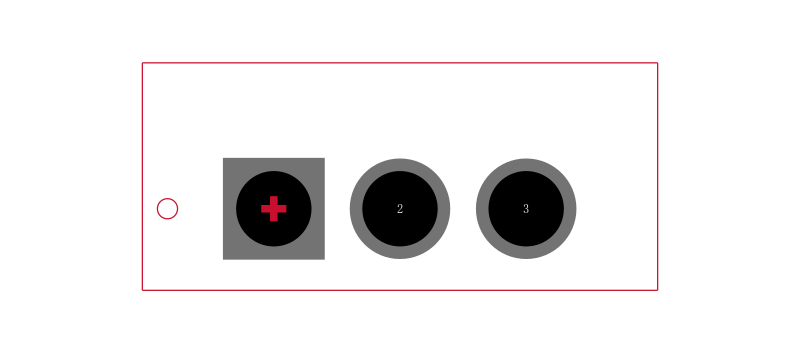

STPS41L60CT封装焊盘图

STPS41L60CT封装焊盘图

在线购买STPS41L60CT
型号 制造商 描述 购买
STPS41L60CT ST Microelectronics 意法半导体 STMICROELECTRONICS  STPS41L60CT  肖特基整流器, 双共阴极, 60 V, 20 A, TO-220AB, 3 引脚, 600 mV 搜索库存
替代型号STPS41L60CT
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： STPS41L60CT

品牌： ST Microelectronics 意法半导体

封装： TO-220AB 60V 40A 600mV

当前型号

STMICROELECTRONICS  STPS41L60CT  肖特基整流器, 双共阴极, 60 V, 20 A, TO-220AB, 3 引脚, 600 mV

当前型号

型号： STPS40M60CT

品牌： 意法半导体

封装： TO-220AB 3Pin

类似代替

STMICROELECTRONICS  STPS40M60CT  小信号肖特基二极管, 双共阴极, 60 V, 40 A, 730 mV, 220 A, 150 °C

STPS41L60CT和STPS40M60CT的区别

型号： MBR1645CT

品牌： Multicomp

封装： TO-220AB

功能相似

MULTICOMP  MBR1645CT  肖特基二极管, 16A, 45V, TO-220AB

STPS41L60CT和MBR1645CT的区别

型号： 48CTQ060PBF

品牌： 威世

封装： TO-220AB 60V 40A 3Pin

功能相似

Diode Schottky 60V 40A 3Pin3+Tab TO-220AB Tube

STPS41L60CT和48CTQ060PBF的区别
