STPS20L15G-TR中文资料参数规格
技术参数
额定电压DC 15.0 V
额定电流 20.0 A
输出电流 ≤20.0 A
针脚数 2
正向电压 410mV @19A
极性 Standard
正向电流 20000 mA
最大正向浪涌电流（Ifsm） 310 A
正向电压Max 410mV @19A
正向电流Max 20 A
工作温度Max 125 ℃
工作温度Min -65 ℃
工作结温 125℃ Max
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-263-3
外形尺寸
宽度 9.35 mm
封装 TO-263-3
物理参数
工作温度 -65℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
STPS20L15G-TR引脚图与封装图

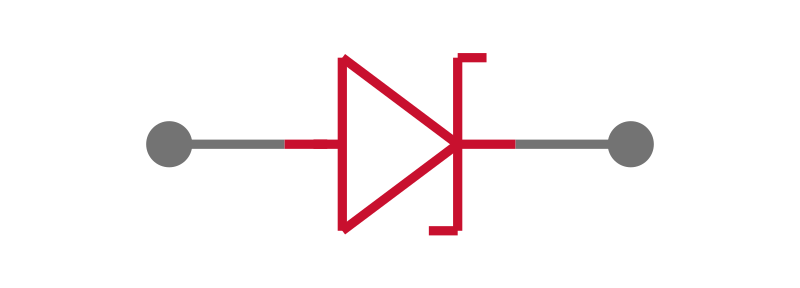

STPS20L15G-TR引脚图

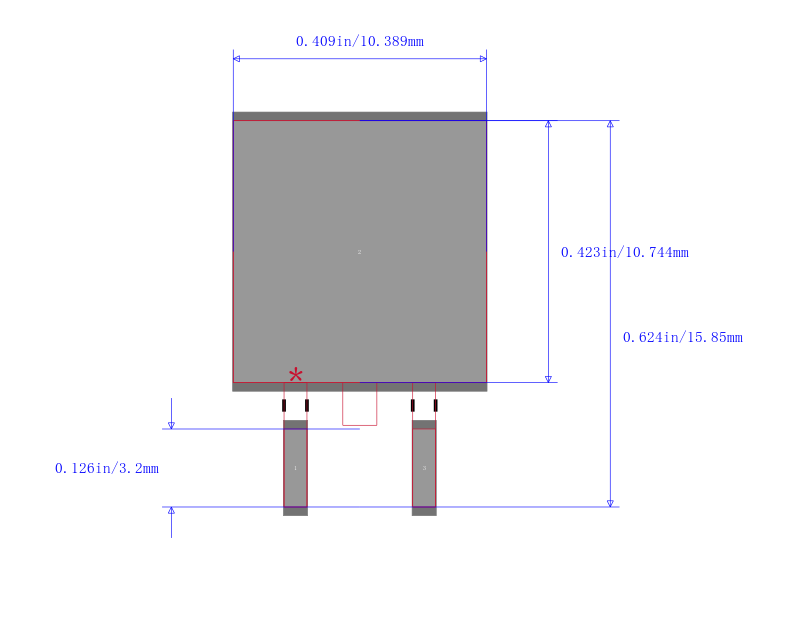

STPS20L15G-TR封装图

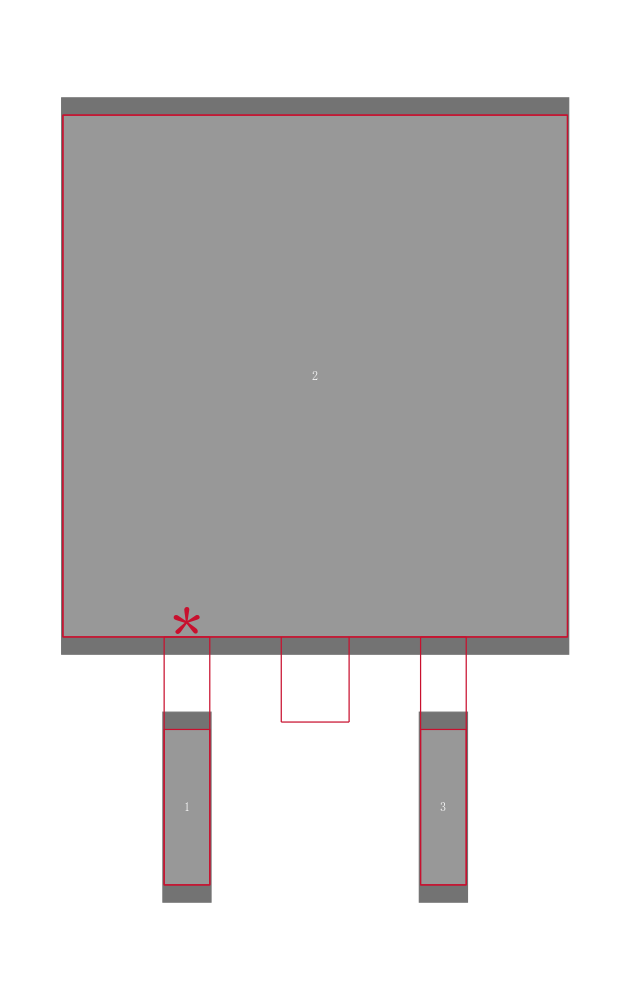

STPS20L15G-TR封装焊盘图
在线购买STPS20L15G-TR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| STPS20L15G-TR | ST Microelectronics 意法半导体 | 低压降的OR-ing功率肖特基二极管 LOW DROP OR-ing POWER SCHOTTKY DIODE | 搜索库存 |
替代型号STPS20L15G-TR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： STPS20L15G-TR 品牌： ST Microelectronics 意法半导体 封装： TO-263-3 15V 20A | 当前型号 | 低压降的OR-ing功率肖特基二极管 LOW DROP OR-ing POWER SCHOTTKY DIODE | 当前型号 |
| 型号： STPS20L15G 品牌： 意法半导体 封装： TO-263-3 15V 20A | 完全替代 | 低压降的OR-ing功率肖特基二极管 LOW DROP OR-ing POWER SCHOTTKY DIODE | STPS20L15G-TR和STPS20L15G的区别 |
| 型号： MBRB2515LG 品牌： 安森美 封装： D2PAK 15V 25A 450mV | 功能相似 | ON SEMICONDUCTOR MBRB2515LG 肖特基整流器, 单, 15 V, 25 A, TO-263, 3 引脚, 450 mV | STPS20L15G-TR和MBRB2515LG的区别 |
| 型号： MBRB2515L 品牌： 安森美 封装： D2PAK 15V 25A | 功能相似 | 15V 25A 0.45V | STPS20L15G-TR和MBRB2515L的区别 |
