SMBJ26
数据手册.pdfLittelfuse(力特)
分立器件
SMBJ26中文资料参数规格
技术参数
额定电压DC 26.0 V
额定功率 600 W
击穿电压 28.9 V
电路数 1
钳位电压 42.1 V
测试电流 1 mA
脉冲峰值功率 600 W
最小反向击穿电压 27.36 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
外形尺寸
长度 5.59 mm
宽度 3.94 mm
高度 2.44 mm
封装 DO-214AA
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SMBJ26引脚图与封装图
SMBJ26引脚图
SMBJ26封装图

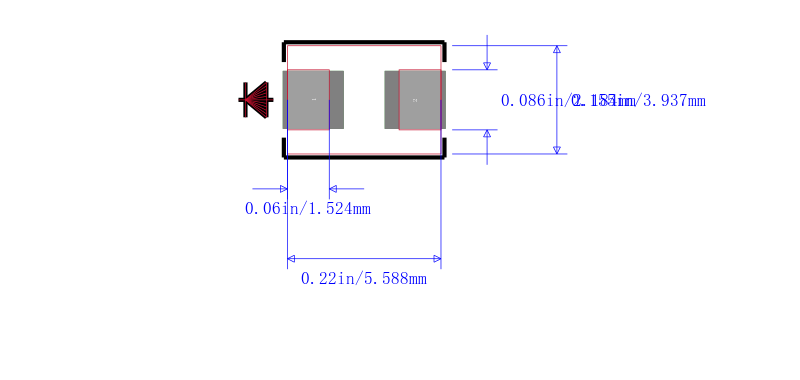

SMBJ26封装焊盘图
在线购买SMBJ26
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SMBJ26 | Littelfuse 力特 | 硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors | 搜索库存 |
替代型号SMBJ26
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SMBJ26 品牌： Littelfuse 力特 封装： DO-214AA 26V 600W | 当前型号 | 硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors | 当前型号 |
| 型号： SMBJ26A 品牌： 力特 封装： DO-214AA 26V 600W | 类似代替 | LITTELFUSE SMBJ26A 二极管, TVS, 600W, 26V, DO-214AA, 整卷 | SMBJ26和SMBJ26A的区别 |
| 型号： SMBJ26A-TR 品牌： 意法半导体 封装： DO-214AA 26V 600W | 功能相似 | STMICROELECTRONICS SMBJ26A-TR TVS二极管, TVS, Transil SMBJ系列, 单向, 26 V, 53.5 V, DO-214AA, 2 引脚 | SMBJ26和SMBJ26A-TR的区别 |
| 型号： SMBJ26A-13-F 品牌： 美台 封装： SMB 26V 600W | 功能相似 | SMBJ26A-13-F 编带 | SMBJ26和SMBJ26A-13-F的区别 |
