SMF15A

SMF15A

数据手册.pdf
Littelfuse(力特) 分立器件

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

24.4V 夹子 8.2A Ipp TVS - 表面贴装型 SOD-123F


得捷:
TVS DIODE 15VWM 24.4VC SOD123F


立创商城:
单向 Vrwm:15V 200W


贸泽:
ESD 抑制器/TVS 二极管 200W 15V 5% Uni-directional


e络盟:
Product Range:SMF Series


艾睿:
Diode TVS Single Uni-Dir 15V 200W 2-Pin SOD-123F T/R


Chip1Stop:
Diode TVS Single Uni-Dir 15V 200W 2-Pin SOD-123F T/R


Verical:
Diode TVS Single Uni-Dir 15V 200W 2-Pin SOD-123F T/R


Newark:
# LITTELFUSE  SMF15A  TVS Diode, SMF Series, Unidirectional, 15 V, 24.4 V, SOD-123FL, 2 Pins


SMF15A中文资料参数规格
技术参数

击穿电压 18.5 V

针脚数 2

钳位电压 24.4 V

测试电流 1 mA

最大反向击穿电压 18.5 V

脉冲峰值功率 200 W

最小反向击穿电压 16.7 V

击穿电压 16.7 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-123-2

外形尺寸

封装 SOD-123-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用, Safety, 安全

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2016/06/20

SMF15A引脚图与封装图
SMF15A引脚图

SMF15A引脚图

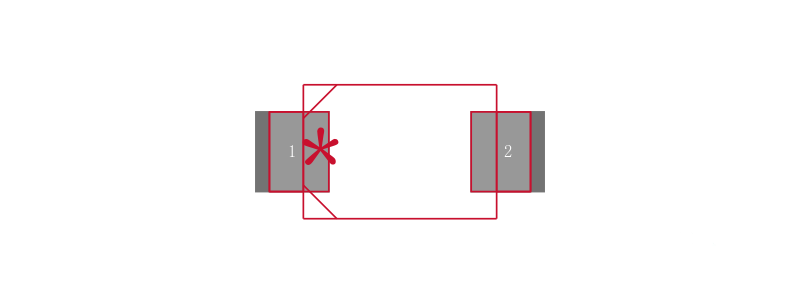

SMF15A封装图

SMF15A封装图

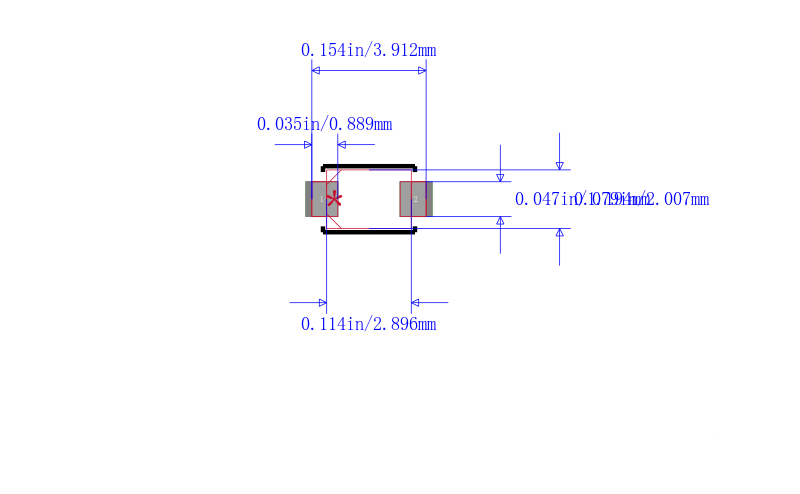

SMF15A封装焊盘图

SMF15A封装焊盘图

在线购买SMF15A
型号 制造商 描述 购买
SMF15A Littelfuse 力特 瞬态电压抑制二极管 Transient Voltage Suppression Diodes 搜索库存
替代型号SMF15A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SMF15A

品牌： Littelfuse 力特

封装： SOD-123F

当前型号

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

当前型号

型号： SMF15A-T13

品牌： 力特

封装： SOD-123FL

完全替代

TVS DIODE 15V 24.4V SOD123FL

SMF15A和SMF15A-T13的区别

型号： SMF15AT1G

品牌： 力特

封装： SOD-123

类似代替

200W 瞬态电压抑制器 SOD-123 扁平引线封装### 瞬态电压抑制器，On Semiconductor

SMF15A和SMF15AT1G的区别
