STTH8L06G中文资料参数规格
技术参数
额定电压DC 600 V
额定电流 8.00 A
输出电流 ≤8.00 A
正向电压 1.3V @8A
极性 Standard
热阻 2.5℃/W RθJC
反向恢复时间 105 ns
正向电流 8000 mA
最大正向浪涌电流（Ifsm） 120 A
正向电压Max 1.3 V
正向电流Max 8 A
工作温度Max 175 ℃
工作温度Min -40 ℃
工作结温 175℃ Max
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-263-3
外形尺寸
长度 10.4 mm
宽度 9.35 mm
高度 4.6 mm
封装 TO-263-3
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
STTH8L06G引脚图与封装图

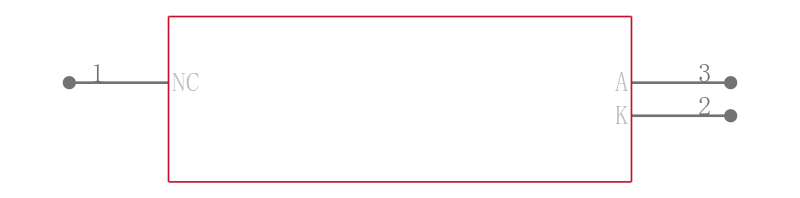

STTH8L06G引脚图

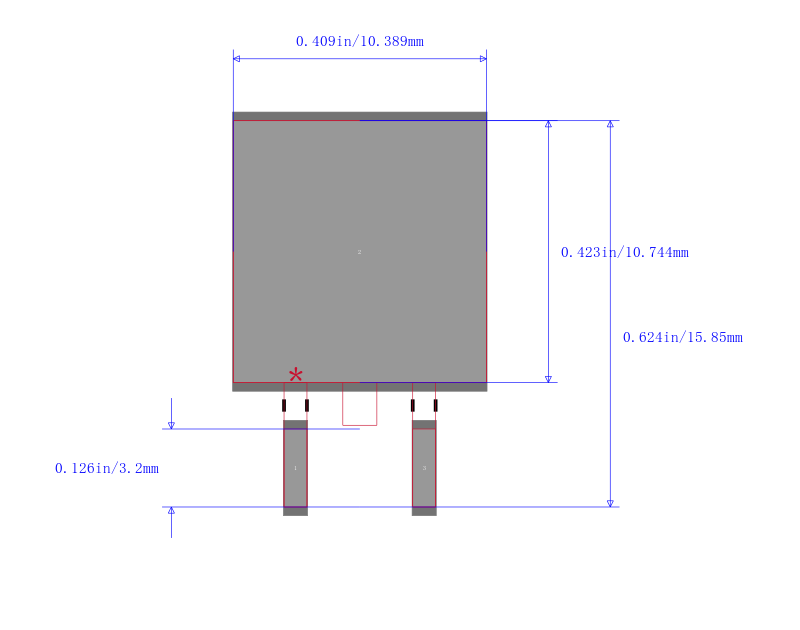

STTH8L06G封装图

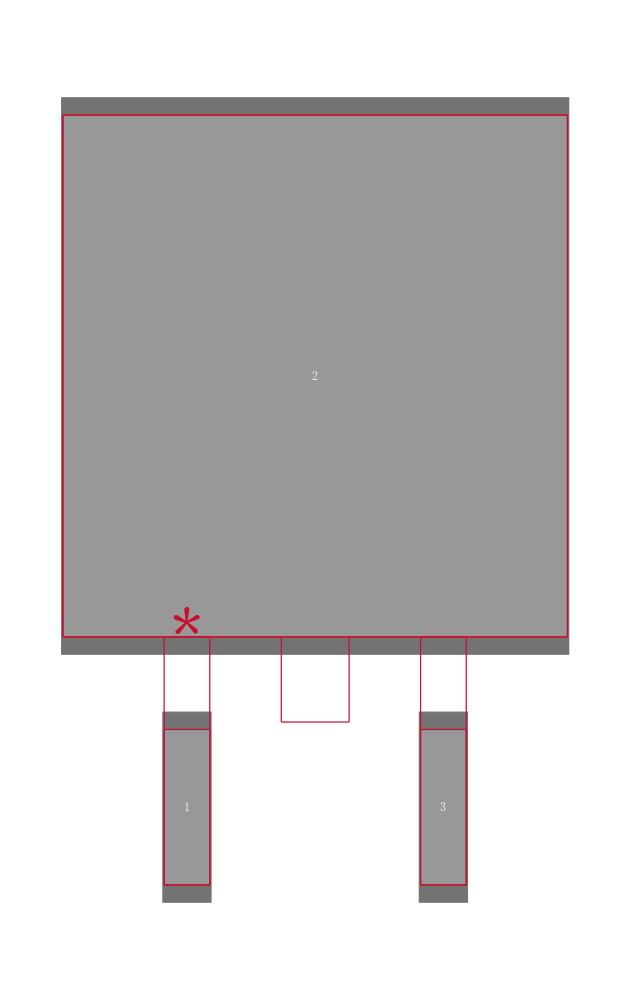

STTH8L06G封装焊盘图
