SMAJ170A-TR

SMAJ170A-TR

数据手册.pdf

STMICROELECTRONICS  SMAJ170A-TR  TVS二极管, TVS, Transil SMAJ系列, 单向, 170 V, 353 V, DO-214AC, 2 引脚

Transil™ TVS 轴向单向 400W，STMicroelectronics

### 瞬态电压抑制器，STMicroelectronics


欧时:
### Transil™ TVS 轴向单向 400W，STMicroelectronics### 瞬态电压抑制器，STMicroelectronics


立创商城:
SMAJ170A-TR


得捷:
TVS DIODE 170VWM 353VC SMA


贸泽:
ESD 抑制器/TVS 二极管 400W 170V Unidirect


e络盟:
TVS二极管, SMAJ1系列, 单向, 170 V, 353 V, DO-214AC, 2 引脚


艾睿:
Diode TVS Single Uni-Dir 170V 400W 2-Pin SMA T/R


安富利:
Diode TVS Single Uni-Dir 170V 400W 2-Pin SMA T/R


Chip1Stop:
Diode TVS Single Uni-Dir 170V 400W 2-Pin SMA T/R


Verical:
Diode TVS Single Uni-Dir 170V 400W 2-Pin SMA T/R


Newark:
# STMICROELECTRONICS  SMAJ170A-TR  TVS Diode, Transil SMAJ Series, Unidirectional, 170 V, 353 V, DO-214AC, 2 Pins


儒卓力:
**TVS-DIODE UNI 0,4KW 200V SMA **


Win Source:
TVS DIODE 170VWM 353VC SMA


SMAJ170A-TR中文资料参数规格
技术参数

额定电压DC 170 V

工作电压 170 V

额定功率 400 W

击穿电压 189 V

电路数 1

针脚数 2

耗散功率 400 W

钳位电压 353 V

最大反向电压（Vrrm） 170V

测试电流 1 mA

最大反向击穿电压 199 V

脉冲峰值功率 400 W

最小反向击穿电压 189 V

击穿电压 189 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC-2

外形尺寸

长度 4.6 mm

宽度 2.95 mm

高度 2.03 mm

封装 DO-214AC-2

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, Industrial, 通用, 电源管理, 军用与航空, Power Management, Aerospace, Defence, Military, 国防

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

SMAJ170A-TR引脚图与封装图
SMAJ170A-TR引脚图

SMAJ170A-TR引脚图

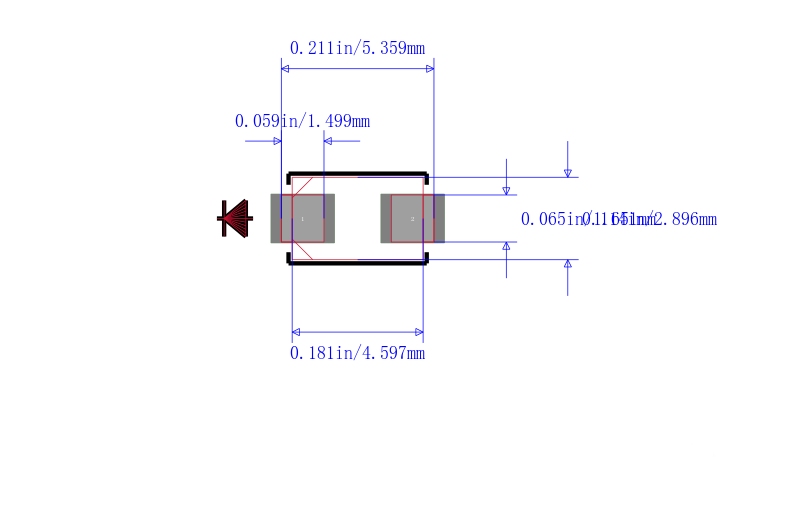

SMAJ170A-TR封装图

SMAJ170A-TR封装图

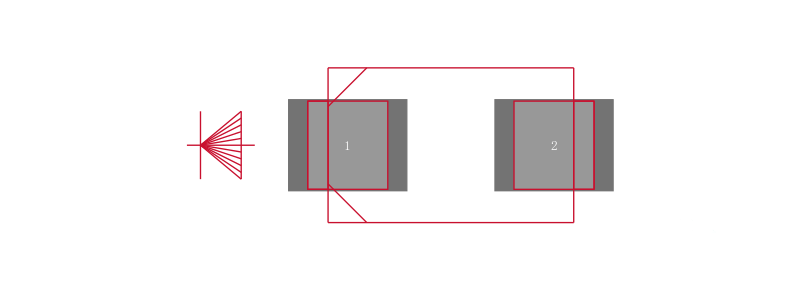

SMAJ170A-TR封装焊盘图

SMAJ170A-TR封装焊盘图

在线购买SMAJ170A-TR
型号 制造商 描述 购买
SMAJ170A-TR ST Microelectronics 意法半导体 STMICROELECTRONICS  SMAJ170A-TR  TVS二极管, TVS, Transil SMAJ系列, 单向, 170 V, 353 V, DO-214AC, 2 引脚 搜索库存
替代型号SMAJ170A-TR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SMAJ170A-TR

品牌： ST Microelectronics 意法半导体

封装： SMA 170V 400W

当前型号

STMICROELECTRONICS  SMAJ170A-TR  TVS二极管, TVS, Transil SMAJ系列, 单向, 170 V, 353 V, DO-214AC, 2 引脚

当前型号

型号： SMAJ70CA-TR

品牌： 意法半导体

封装： DO-214AC 70V 400W

类似代替

STMICROELECTRONICS  SMAJ70CA-TR  TVS二极管, TVS, Transil SMAJ系列, 双向, 70 V, 146 V, DO-214AC, 2 引脚

SMAJ170A-TR和SMAJ70CA-TR的区别

型号： SMAJ170A

品牌： 力特

封装： DO-214AC 170V 400W

功能相似

SMAJ系列 275V 0.4kW 表面贴装 单向 瞬态电压抑制二极管 DO-214AC

SMAJ170A-TR和SMAJ170A的区别

型号： SMAJ170A-13-F

品牌： 美台

封装： SMA 170V 400W

功能相似

SMAJ170A-13-F 编带

SMAJ170A-TR和SMAJ170A-13-F的区别
