STPS3L60Q

STPS3L60Q

数据手册.pdf

STMICROELECTRONICS  STPS3L60Q  肖特基整流器, 单, 60 V, 3 A, DO-204AC, 2 引脚, 790 mV

肖特基势垒，2A 至 9A，STMicroelectronics


欧时:
### 肖特基势垒二极管，2A 至 9A，STMicroelectronics### 二极管和整流器，STMicroelectronics


得捷:
DIODE SCHOTTKY 60V 3A DO15


立创商城:
60V 3A 790mV@6A


e络盟:
肖特基整流器, 60 V, 3 A, 单, DO-204AC, 2 引脚, 790 mV


艾睿:
Rectifier Diode Schottky 60V 3A 2-Pin DO-15 T/R


安富利:
Diode Schottky 60V 3A 2-Pin DO-15 Ammo


Chip1Stop:
Diode Schottky 60V 3A 2-Pin DO-15 Ammo


Verical:
Rectifier Diode Schottky 60V 3A 2-Pin DO-15 T/R


Newark:
# STMICROELECTRONICS  STPS3L60Q  Schottky Rectifier, 60 V, 3 A, Single, DO-204AC, 2 Pins, 790 V


STPS3L60Q中文资料参数规格
技术参数

额定电压DC 60.0 V

额定电流 3.00 A

输出电流 ≤3.00 A

针脚数 2

正向电压 620mV @3A

极性 Standard

正向电流 3 A

最大正向浪涌电流（Ifsm） 100 A

正向电压Max 790 mV

正向电流Max 3 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-15

外形尺寸

长度 6.75 mm

宽度 3.53 mm

高度 3.53 mm

封装 DO-15

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Industrial, 电源管理, 通信与网络, 工业, Communications & Networking, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

STPS3L60Q引脚图与封装图
STPS3L60Q引脚图

STPS3L60Q引脚图

STPS3L60Q封装图

STPS3L60Q封装图

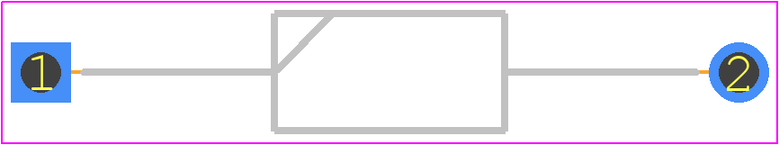

STPS3L60Q封装焊盘图

STPS3L60Q封装焊盘图

在线购买STPS3L60Q
型号 制造商 描述 购买
STPS3L60Q ST Microelectronics 意法半导体 STMICROELECTRONICS  STPS3L60Q  肖特基整流器, 单, 60 V, 3 A, DO-204AC, 2 引脚, 790 mV 搜索库存
替代型号STPS3L60Q
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： STPS3L60Q

品牌： ST Microelectronics 意法半导体

封装： DO-15 60V 3A 620mV

当前型号

STMICROELECTRONICS  STPS3L60Q  肖特基整流器, 单, 60 V, 3 A, DO-204AC, 2 引脚, 790 mV

当前型号

型号： STPS3L60RL

品牌： 意法半导体

封装： DO-201AD 60V 3A

类似代替

功率肖特基整流器 POWER SCHOTTKY RECTIFIER

STPS3L60Q和STPS3L60RL的区别

型号： MBR360RLG

品牌： 安森美

封装： DO-201 60V 3A 740mV

功能相似

3A 至 9A，ON SemiconductorON Semiconductor 系列肖特基二极管可用于快速切换应用。### 标准Products with NSV-, SBR- or S-prefixed Manufacturer Part Nos are AEC-Q101 automotive qualified.### 二极管和整流器，ON Semiconductor

STPS3L60Q和MBR360RLG的区别
