SN74CBTD3306DG4
TI
德州仪器
电子元器件分类
SN74CBTD3306DG4中文资料参数规格
技术参数
输出电流 64.0 mA
位数 2
传送延迟时间 250 ps
带宽 20.0 MHz
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 4.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74CBTD3306DG4引脚图与封装图
SN74CBTD3306DG4引脚图

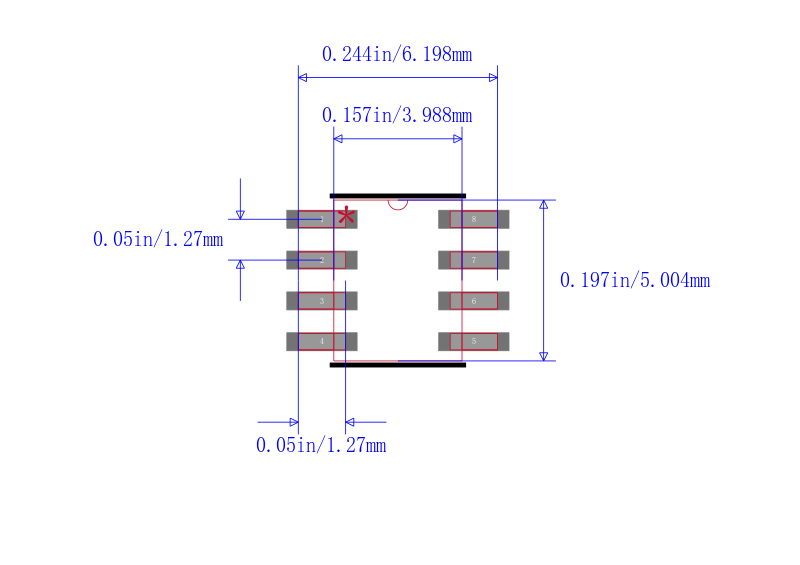

SN74CBTD3306DG4封装图
SN74CBTD3306DG4封装焊盘图
