STTH2R02U

STTH2R02U

数据手册.pdf

STMICROELECTRONICS  STTH2R02U  快速/超快二极管, 单, 200 V, 2 A, 1 V, 17 ns, 180 A

整流器，1A 至 3A，STMicroelectronics

### 二极管和整流器，STMicroelectronics


欧时:
STMicroelectronics 二极管 STTH2R02U 开关, Io=2A, Vrev=200V, 30ns, 2引脚 DO-214AA SMB封装


立创商城:
200V 2A 15ns


得捷:
DIODE GEN PURP 200V 2A SMB


艾睿:
Rectifier Diode Switching 200V 2A 30ns 2-Pin SMB T/R


安富利:
Diode Switching 200V 2A 2-Pin SMB T/R


富昌:
STTH2R02U 系列 2 A 200 V 30 ns 超快恢复 二极管 表面贴装-DO-214AA


Chip1Stop:
Diode Switching 200V 2A 2-Pin SMB T/R


TME:
Diode: rectifying; SMD; 200V; 2A; 15ns; Package: reel, tape; SMB


Verical:
Rectifier Diode Switching 200V 2A 30ns 2-Pin SMB T/R


Newark:
# STMICROELECTRONICS  STTH2R02U  Rectifier Diode, Single, 200 V, 2 A, 1 V, 17 ns, 180 A


儒卓力:
**ULTRAFAST-DIODE 200V 2A SMB **


Win Source:
DIODE GEN PURP 200V 2A SMB


STTH2R02U中文资料参数规格
技术参数

额定电压DC 200 V

额定电流 2.00 A

输出电流 ≤2.00 A

负载电流 2 A

正向电压 1V @2A

极性 Standard

热阻 30℃/W RθJC

反向恢复时间 30 ns

正向电流 2 A

最大正向浪涌电流（Ifsm） 180 A

正向电压Max 1 V

正向电流Max 2 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

工作结温Max 175 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.6 mm

宽度 3.95 mm

高度 2.45 mm

封装 DO-214AA

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

STTH2R02U引脚图与封装图
STTH2R02U引脚图

STTH2R02U引脚图

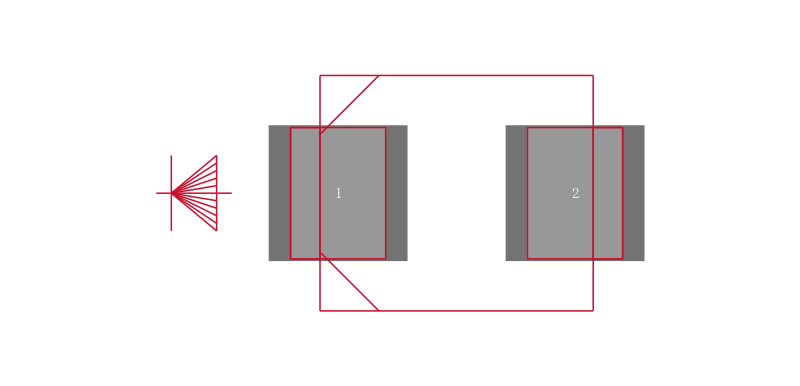

STTH2R02U封装图

STTH2R02U封装图

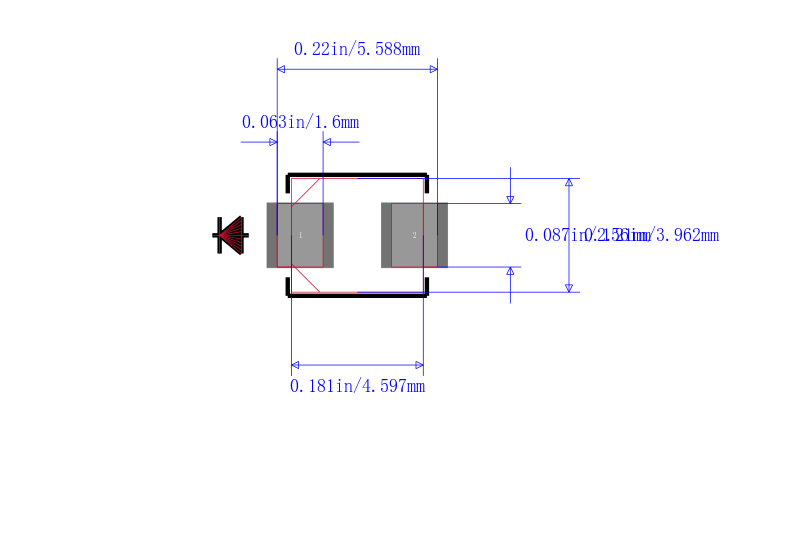

STTH2R02U封装焊盘图

STTH2R02U封装焊盘图

在线购买STTH2R02U
型号 制造商 描述 购买
STTH2R02U ST Microelectronics 意法半导体 STMICROELECTRONICS  STTH2R02U  快速/超快二极管, 单, 200 V, 2 A, 1 V, 17 ns, 180 A 搜索库存
替代型号STTH2R02U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： STTH2R02U

品牌： ST Microelectronics 意法半导体

封装： DO-214AA 200V 2A

当前型号

STMICROELECTRONICS  STTH2R02U  快速/超快二极管, 单, 200 V, 2 A, 1 V, 17 ns, 180 A

当前型号

型号： STTH2R02A

品牌： 意法半导体

封装： DO-214AC 200V 2A

类似代替

STMICROELECTRONICS  STTH2R02A  快速/超快二极管, 单, 200 V, 2 A, 1 V, 15 ns, 75 A

STTH2R02U和STTH2R02A的区别

型号： SMBYW02-200

品牌： 意法半导体

封装： DO-214AA 200V 2A

类似代替

高效快速恢复整流二极管 HIGH EFFICIENCY FAST RECOVERY RECTIFIER DIODES

STTH2R02U和SMBYW02-200的区别

型号： MURS220T3G

品牌： 安森美

封装： SMB 200V 2A

功能相似

2A 至 3A，ON Semiconductor### 标准Products with NSV- or SUR-prefixed Manufacturer Part Nos are AEC-Q101 automotive qualified.### 二极管和整流器，ON Semiconductor

STTH2R02U和MURS220T3G的区别
