STM32F103VBT7中文资料参数规格
技术参数
频率 72 MHz
电源电压DC 2.00V min
针脚数 100
时钟频率 72.0 MHz
RAM大小 20 KB
位数 32
耗散功率 434 mW
FLASH内存容量 128 KB
模数转换数ADC 2
输入/输出数 80 Input
工作温度Max 105 ℃
工作温度Min -40 ℃
耗散功率Max 434 mW
电源电压Max 3.6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 100
封装 LQFP-100
外形尺寸
长度 14.2 mm
宽度 14.2 mm
高度 1.45 mm
封装 LQFP-100
物理参数
工作温度 -40℃ ~ 105℃ TA
其他
产品生命周期 Active
包装方式 Each
制造应用 Industrial, 电机驱动与控制, 工业, Motor Drive & Control, 医用, Medical
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
香港进出口证 NLR
STM32F103VBT7引脚图与封装图
STM32F103VBT7引脚图
STM32F103VBT7封装图

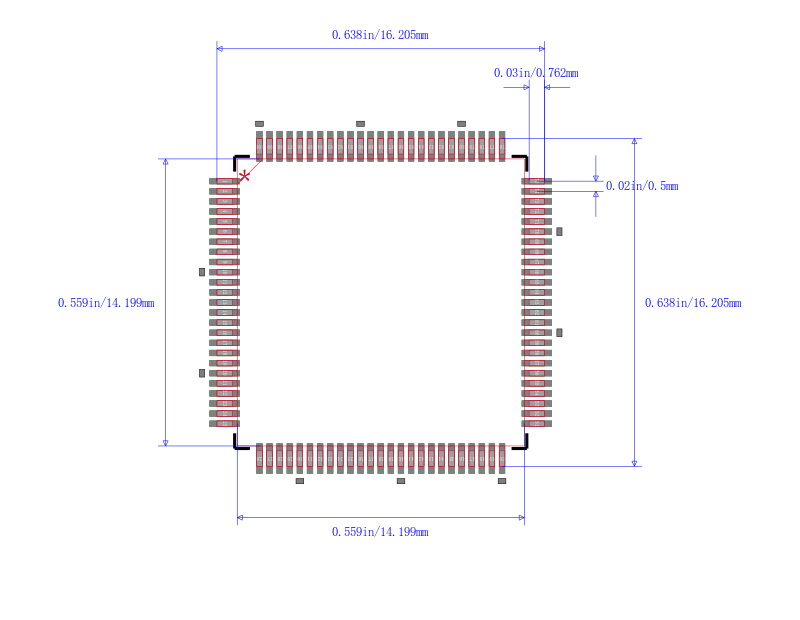

STM32F103VBT7封装焊盘图
