STM32F103ZGH6中文资料参数规格
技术参数
频率 72 MHz
电源电压DC 2.00V min
针脚数 144
时钟频率 72.0 MHz
RAM大小 96 KB
位数 32
模数转换数ADC 3
输入/输出数 112 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
数模转换数DAC 2
电源电压 2V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 144
封装 BGA-144
外形尺寸
长度 10.15 mm
宽度 10.15 mm
高度 1.07 mm
封装 BGA-144
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tray
制造应用 Automation & Process Control, 医用, 自动化与过程控制, 电源管理, Computers & Computer Peripherals, Power Management, 通信与网络, 成像, 视频和目视, Imaging, Video & Vision, 消费电子产品, Consumer Electronics, 工业, 安全, Industrial, Communications & Networking, Motor Drive & Control, 成像, 电机驱动与控制, Security, Medical, 视频和目视, 计算机和计算机周边
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
海关信息
ECCN代码 3A991A2
STM32F103ZGH6引脚图与封装图
STM32F103ZGH6引脚图

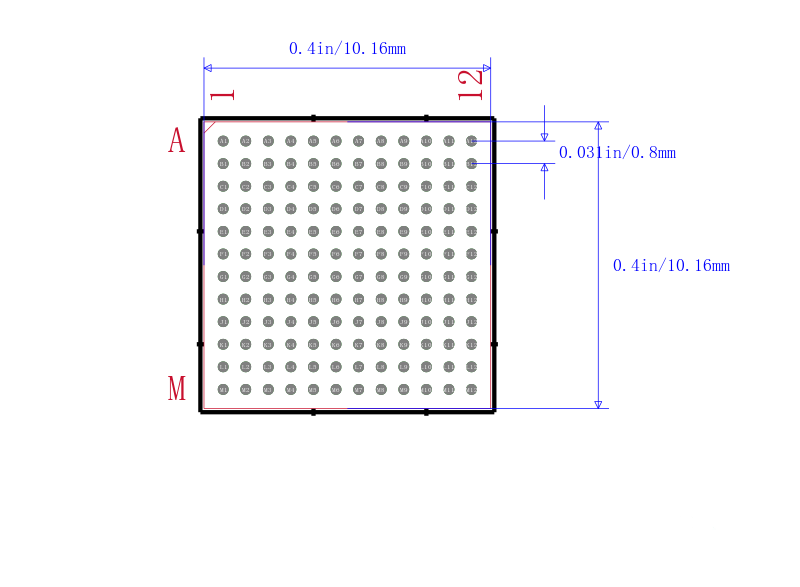

STM32F103ZGH6封装图
STM32F103ZGH6封装焊盘图
在线购买STM32F103ZGH6
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| STM32F103ZGH6 | ST Microelectronics 意法半导体 | STMICROELECTRONICS STM32F103ZGH6 芯片, 微控制器, 32位, CORTEX-M3, 72MHZ, BGA-144 | 搜索库存 |
替代型号STM32F103ZGH6
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： STM32F103ZGH6 品牌： ST Microelectronics 意法半导体 封装： BGA-144 32Bit 72MHz 144Pin | 当前型号 | STMICROELECTRONICS STM32F103ZGH6 芯片, 微控制器, 32位, CORTEX-M3, 72MHZ, BGA-144 | 当前型号 |
| 型号： STM32F103ZGH7 品牌： 意法半导体 封装： LFBGA 32Bit 72MHz 144Pin | 功能相似 | STMICROELECTRONICS STM32F103ZGH7 微控制器, 32位, 电机控制, ARM 皮质-M3, 72 MHz, 1 MB, 96 KB, 144 引脚, LFBGA | STM32F103ZGH6和STM32F103ZGH7的区别 |
