SNJ54LVTH245AW
TI
德州仪器
主动器件
SNJ54LVTH245AW中文资料参数规格
技术参数
电源电压DC 2.70V ~ 3.60V
输出接口数 8
通道数 8
位数 8
传送延迟时间 4.20 ns
电压波节 3.30 V, 2.70 V
输出电流驱动 -500 µA
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 20
封装 DFP
外形尺寸
高度 2.45 mm
封装 DFP
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
SNJ54LVTH245AW引脚图与封装图

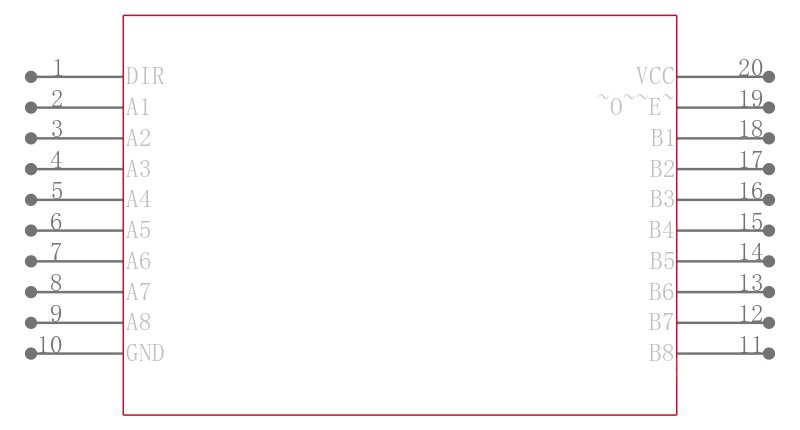

SNJ54LVTH245AW引脚图

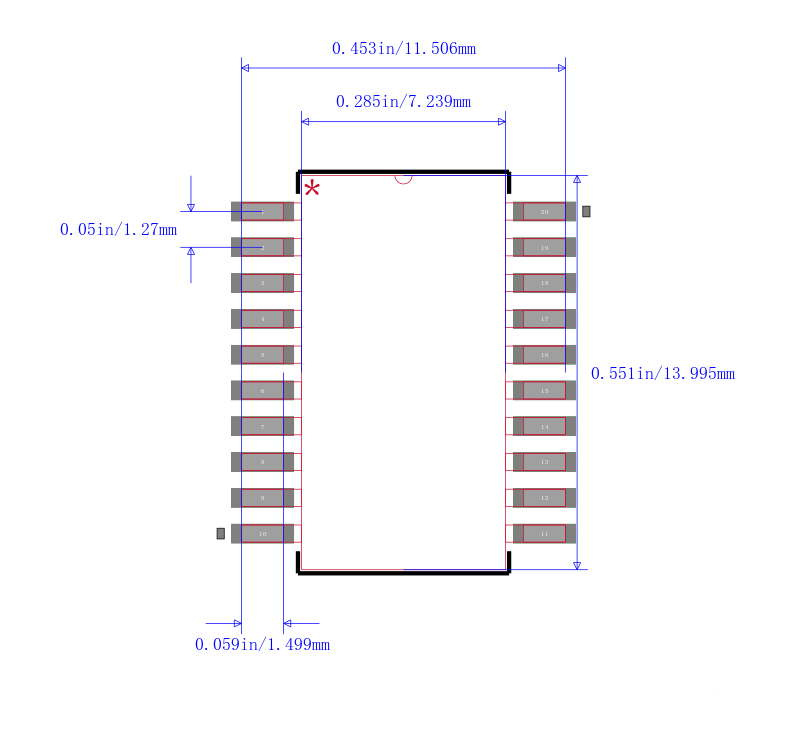

SNJ54LVTH245AW封装图

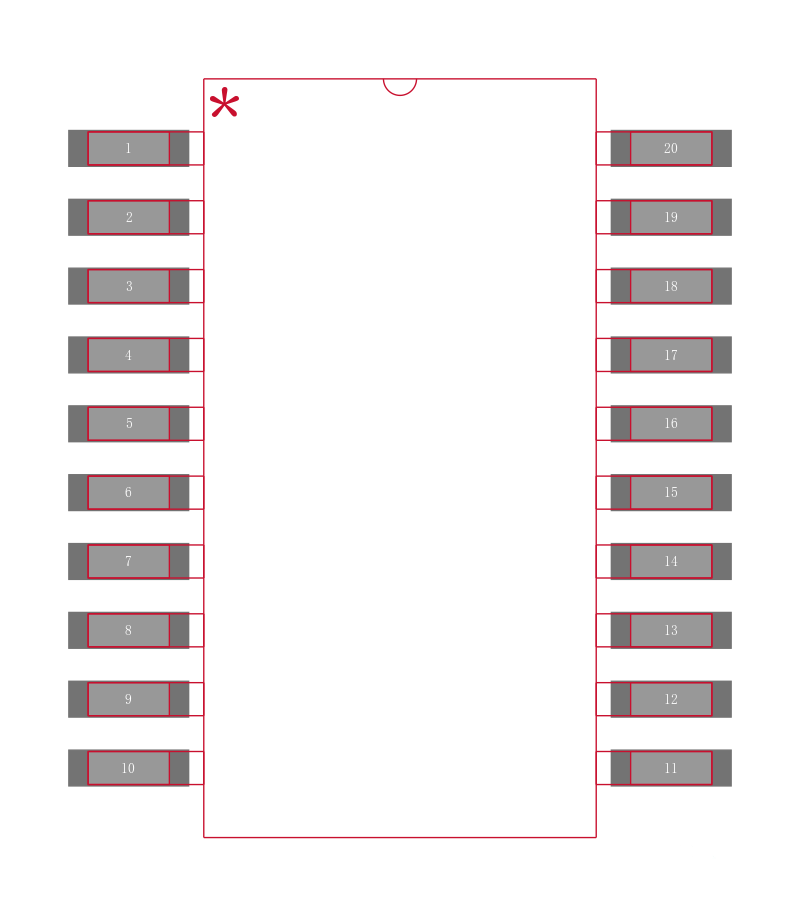

SNJ54LVTH245AW封装焊盘图
在线购买SNJ54LVTH245AW
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SNJ54LVTH245AW | TI 德州仪器 | 3.3 -V ABT八路缓冲器/驱动器，具有三态输出 3.3-V ABT OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SNJ54LVTH245AW
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SNJ54LVTH245AW 品牌： TI 德州仪器 封装： DFP 2.7V to 3.6V 20Pin | 当前型号 | 3.3 -V ABT八路缓冲器/驱动器，具有三态输出 3.3-V ABT OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： 5962-9564201QSA 品牌： 德州仪器 封装： DFP 8Bit 2.7V to 3.6V 20Pin | 完全替代 | 3.3 -V ABT八路缓冲器/驱动器，具有三态输出 3.3-V ABT OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS | SNJ54LVTH245AW和5962-9564201QSA的区别 |
| 型号： 5962-9564201VSA 品牌： 德州仪器 封装： DFP 8Bit 20Pin | 完全替代 | 3.3 -V ABT八路缓冲器/驱动器，具有三态输出 3.3-V ABT OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS | SNJ54LVTH245AW和5962-9564201VSA的区别 |
