SN74HC652DWG4
TI
德州仪器
电子元器件分类
SN74HC652DWG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 8
电路数 1
通道数 8
位数 8
电压波节 6.00 V, 5.00 V, 2.00 V
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 24
封装 SOIC-24
外形尺寸
高度 2.35 mm
封装 SOIC-24
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74HC652DWG4引脚图与封装图

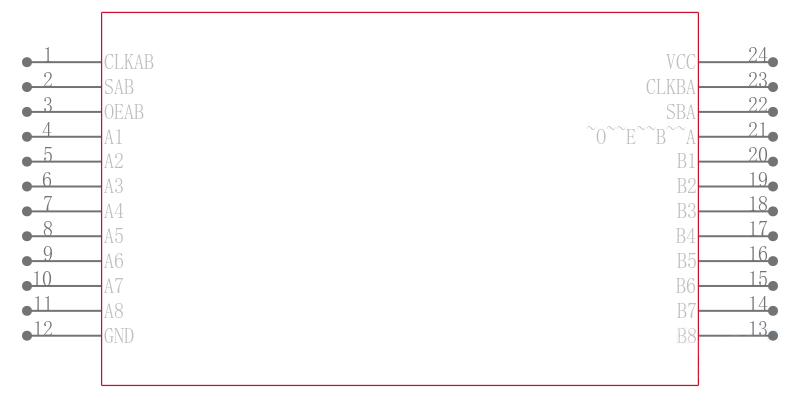

SN74HC652DWG4引脚图
SN74HC652DWG4封装图
SN74HC652DWG4封装焊盘图
在线购买SN74HC652DWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC652DWG4 | TI 德州仪器 | IC BUS TRANSCEIVER 8Bit 24SOIC | 搜索库存 |
替代型号SN74HC652DWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC652DWG4 品牌： TI 德州仪器 封装： 24-SOIC 8Bit 2V to 6V 24Pin | 当前型号 | IC BUS TRANSCEIVER 8Bit 24SOIC | 当前型号 |
| 型号： SN74HC652DW 品牌： 德州仪器 封装： SOIC-24 8Bit 2V to 6V 24Pin | 类似代替 | 74HC 系列总线收发器，德州仪器74HC 系列 CMOS 逻辑 IC 的总线收发器的德州仪器系列 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。 | SN74HC652DWG4和SN74HC652DW的区别 |
