SN75453BDG4
TI
德州仪器
主动器件
SN75453BDG4中文资料参数规格
技术参数
电源电压DC 4.75V min
上升/下降时间 5ns, 7ns
输出电压 30.0 V
输出电流 300 mA
供电电流 68 mA
耗散功率 725 mW
驱动器/包 2
输入电压Max 5.5 V
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 725 mW
电源电压 4.75V ~ 5.25V
输入电压 5.5 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN75453BDG4引脚图与封装图

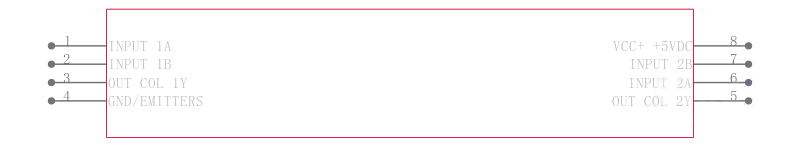

SN75453BDG4引脚图
SN75453BDG4封装图

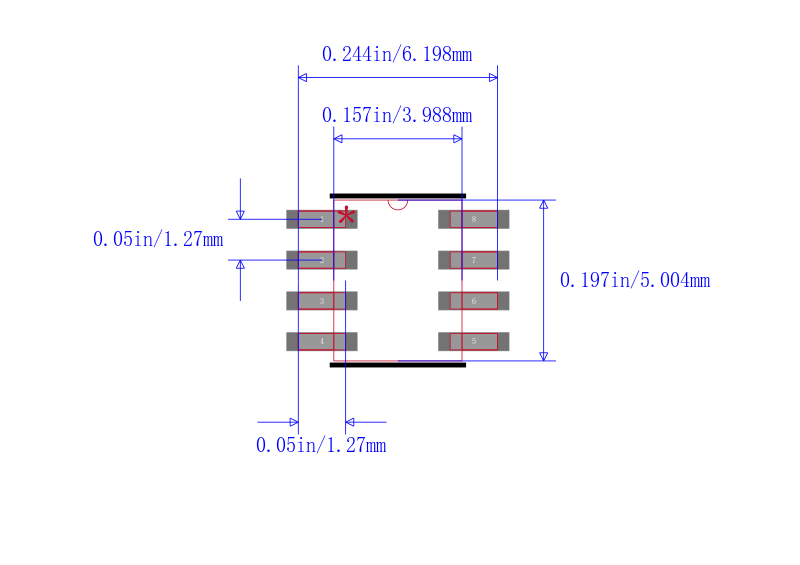

SN75453BDG4封装焊盘图
在线购买SN75453BDG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN75453BDG4 | TI 德州仪器 | DUAL外设驱动程序 DUAL PERIPHERAL DRIVERS | 搜索库存 |
替代型号SN75453BDG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN75453BDG4 品牌： TI 德州仪器 封装： SOIC 4.75V 300mA 8Pin | 当前型号 | DUAL外设驱动程序 DUAL PERIPHERAL DRIVERS | 当前型号 |
| 型号： SN75453BDE4 品牌： 德州仪器 封装： SOIC 4.75V 8Pin | 完全替代 | DUAL外设驱动程序 DUAL PERIPHERAL DRIVERS | SN75453BDG4和SN75453BDE4的区别 |
| 型号： SN75453BDRE4 品牌： 德州仪器 封装： SOIC 4.75V 300mA 8Pin | 完全替代 | DUAL外设驱动程序 DUAL PERIPHERAL DRIVERS | SN75453BDG4和SN75453BDRE4的区别 |
| 型号： SN75453BD 品牌： 德州仪器 封装： SOIC 4.75V 300mA 8Pin | 类似代替 | TEXAS INSTRUMENTS SN75453BD 芯片, 周边驱动器, 2通道, 0.3A, 8SOIC | SN75453BDG4和SN75453BD的区别 |
