SLW-135-01-G-D

SLW-135-01-G-D

数据手册.pdf
Samtec(申泰电子) 连接器与适配器

SAMTEC  SLW-135-01-G-D  板至板连接, 双路, SLW系列, 70 触点, 插座, 2.54 mm, 通孔安装, 2 排

70 Position Receptacle Connector Through Hole


得捷:
CONN RCPT 70POS 0.1 GOLD PCB


e络盟:
SAMTEC  SLW-135-01-G-D  板至板连接, 双路, SLW系列, 70 触点, 插座, 2.54 mm, 通孔安装, 2 排


艾睿:
Conn Socket Strip SKT 70 POS 2.54mm Solder ST Thru-Hole Bulk


Newark:
# SAMTEC  SLW-135-01-G-D  Board-To-Board Connector, 2.54 mm, 70 Contacts, Receptacle, SLW Series, Through Hole, 2 Rows


SLW-135-01-G-D中文资料参数规格
技术参数

触点数 70

极性 Female

触点电镀 Gold

额定电压AC 550 V

额定电流 3.00 A

排数 2

针脚数 70

接触电阻 10.0 mΩ

额定电流Max 5.2A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 406 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 88.9 mm

宽度 4.95 mm

高度 4.57 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

SLW-135-01-G-D引脚图与封装图
SLW-135-01-G-D引脚图

SLW-135-01-G-D引脚图

SLW-135-01-G-D封装图

SLW-135-01-G-D封装图

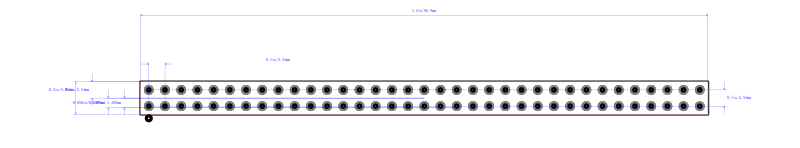

SLW-135-01-G-D封装焊盘图

SLW-135-01-G-D封装焊盘图
