SRR1005-1R5M
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
SRR1005-1R5M中文资料参数规格
技术参数
额定电流 3.6 A
电感 1.5 µH
Q值 25.0
屏蔽 Yes
电感公差 ±20 %
电阻DC） 20 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.02 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 0.500" L x 0.393" W x 0.205" H 12.70mm x 10.00mm x 5.20mm
外形尺寸
高度 5.2 mm
封装 0.500" L x 0.393" W x 0.205" H 12.70mm x 10.00mm x 5.20mm
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
SRR1005-1R5M引脚图与封装图
SRR1005-1R5M引脚图
SRR1005-1R5M封装图

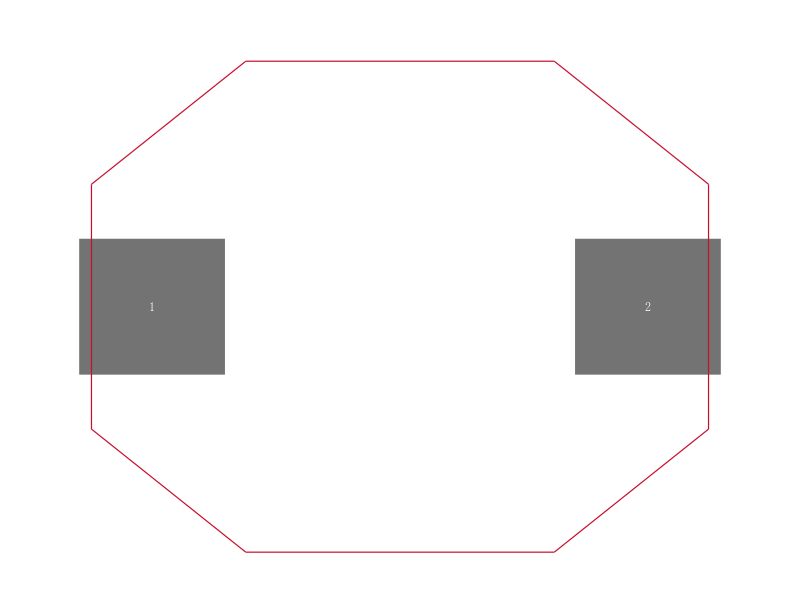

SRR1005-1R5M封装焊盘图
在线购买SRR1005-1R5M
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SRR1005-1R5M | Bourns J.W. Miller 伯恩斯 | BOURNS SRR1005-1R5M 表面贴装功率电感器, SRR1005系列, 1.5 µH, ± 20%, 屏蔽, 0.02 ohm, 3.6 A | 搜索库存 |
替代型号SRR1005-1R5M
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SRR1005-1R5M 品牌： Bourns J.W. Miller 伯恩斯 封装： 1.5uH 3.6A | 当前型号 | BOURNS SRR1005-1R5M 表面贴装功率电感器, SRR1005系列, 1.5 µH, ± 20%, 屏蔽, 0.02 ohm, 3.6 A | 当前型号 |
| 型号： HM71S-13051R5LFTR 品牌： Magnetics 封装： | 功能相似 | FIXED IND 1.5uH 5.2A 22MOHM SMD | SRR1005-1R5M和HM71S-13051R5LFTR的区别 |
