SRR1280-5R6Y
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
SRR1280-5R6Y中文资料参数规格
技术参数
额定电流 8 A
容差 30 %
电感 5.6 µH
自谐频率 24 MHz
Q值 20.0
电感公差 ±30 %
测试频率 100 kHz
电阻DC） ≤16 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.016 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 12.5mm x 12.5mm x 7.5mm
外形尺寸
长度 12.5 mm
宽度 12.5 mm
高度 7.5 mm
封装 12.5mm x 12.5mm x 7.5mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
SRR1280-5R6Y引脚图与封装图
SRR1280-5R6Y引脚图

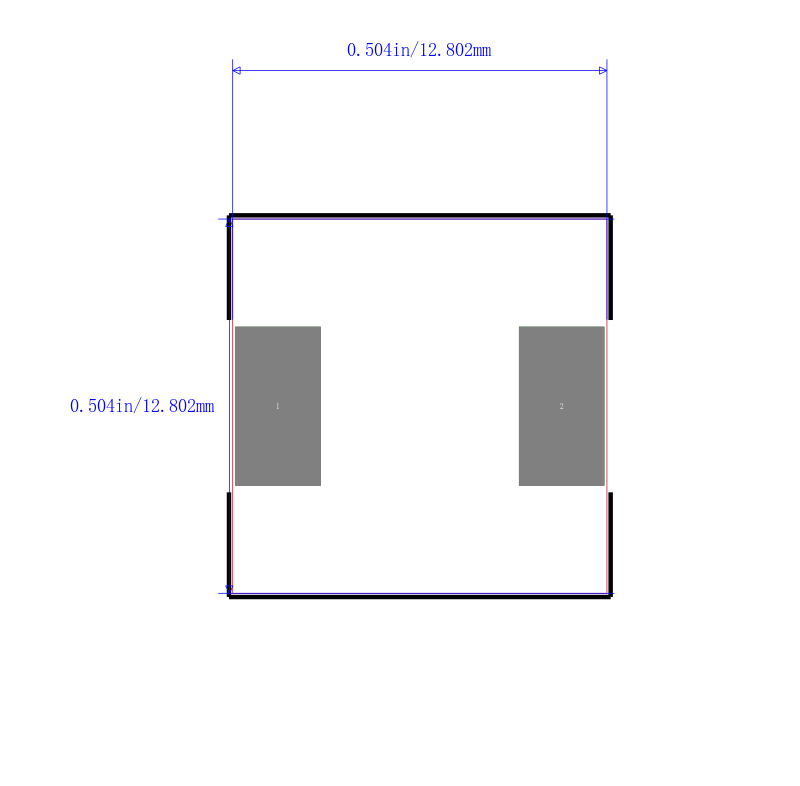

SRR1280-5R6Y封装图

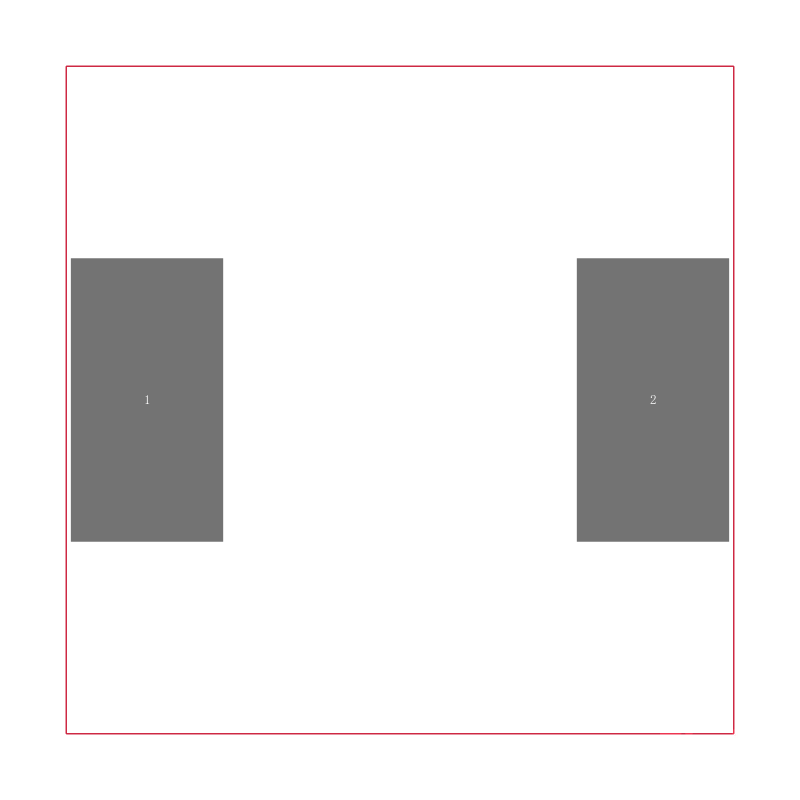

SRR1280-5R6Y封装焊盘图
