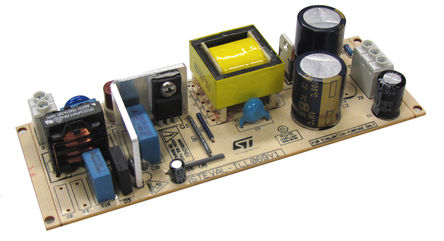

48V 35W 回扫转换器，基于 HVLED001，用于 LED 照明

当施加宽范围的输入电压时， 评估板设计用于提供稳定绝缘的 48V 电压总线给次级侧电路提供电源，总输出功率为 35W。 还提供辅助 14V 输出给吸收最大 20mA 电流的小电路提供电源。 借助 HVLED001 的功能，包括保护管理，可获得超高功率因子。 输出短路和过载保护具有自动重启，确保在照明环境中更安全工作。

输入电压：90-305V 交流有效值，频率 45-66Hz 时

输出电压：48V @ 730mA

高功率因数，低 THD（总谐波失真）

空载：优于 400mW @ 230Vin

满载效率：优于 90%

短路保护，具有自动重启

印刷电路板：130x50mm 单面印刷电路板
