STPS2L30A

STPS2L30A

数据手册.pdf

2A 至 9A，STMicroelectronics### 二极管和整流器，STMicroelectronics

反向电压VrReverse Voltage | 30V \---|--- 平均整流电流IoAverAge Rectified Current | 2A 最大正向电压降VFForward VoltageVf | 0.45V/450mV 反向恢复时间TrrReverse Recovery Time | 最大耗散功率PdPower dissipation | Description & Applications | LOW DROP POWER SCHOTTKY RECTIFIER LOW COST DEVICE WITH LOW DROP FORWARD VOLTAGE FOR LESS POWER DISSIPATION. OPTIMIZED CONDUCTION/REVERSE LOSSES TRADE-OFF WHICH LEADS TO THE HIGHEST YIELD IN THE APPLICATIONS. HIGH POWER SURFACE MOUNT MINIATURE PACKAGE. AVALANCHE CAPABILITY SPECIFIED 描述与应用 | 电力低压降肖特基整流器 极低的正向电压降 功耗低 优化传导/扭转亏损局面,这意味着在雪崩应用效率方面最高

STPS2L30A中文资料参数规格
技术参数

额定电压DC 30.0 V

额定电流 2.00 A

输出电流 ≤2.00 A

针脚数 2

正向电压 450mV @2A

极性 Standard

热阻 30℃/W RθJL

正向电流 2 A

最大正向浪涌电流（Ifsm） 75 A

正向电压Max 375 mV

正向电流Max 2 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC

外形尺寸

长度 4.6 mm

宽度 2.9 mm

高度 2.45 mm

封装 DO-214AC

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Industrial, 电源管理, Power Management, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

STPS2L30A引脚图与封装图
STPS2L30A引脚图

STPS2L30A引脚图

STPS2L30A封装图

STPS2L30A封装图

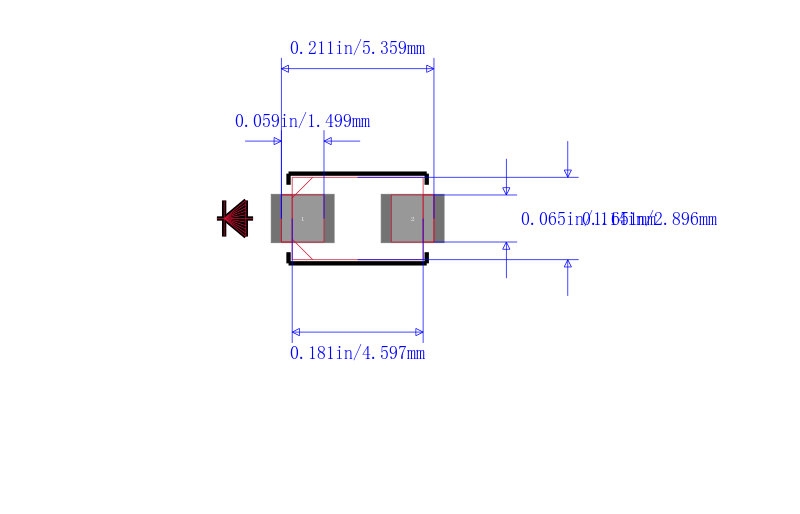

STPS2L30A封装焊盘图

STPS2L30A封装焊盘图

在线购买STPS2L30A
型号 制造商 描述 购买
STPS2L30A ST Microelectronics 意法半导体 2A 至 9A，STMicroelectronics ### 二极管和整流器，STMicroelectronics 搜索库存
替代型号STPS2L30A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： STPS2L30A

品牌： ST Microelectronics 意法半导体

封装： DO-214AC 30V 2A 450mV

当前型号

2A 至 9A，STMicroelectronics### 二极管和整流器，STMicroelectronics

当前型号

型号： MBRA130LT3G

品牌： 安森美

封装： SMA 30V 1A 350mV

功能相似

ON SEMICONDUCTOR  MBRA130LT3G  肖特基整流器, 单, 30 V, 1 A, DO-214AC, 2 引脚, 410 mV

STPS2L30A和MBRA130LT3G的区别

型号： STPS340U

品牌： 意法半导体

封装： DO-214AA 40V 520mV

功能相似

STMICROELECTRONICS  STPS340U  肖特基整流器, 单, 40 V, 3 A, DO-214AA, 2 引脚, 570 mV

STPS2L30A和STPS340U的区别

型号： STPS2L30AF

品牌： 意法半导体

封装： SMA

功能相似

STMICROELECTRONICS  STPS2L30AF  肖特基整流器, 30 V, 2 A, 单, DO-221AC, 2 引脚, 450 mV 新

STPS2L30A和STPS2L30AF的区别
