SN54LS175J
TI
德州仪器
主动器件
SN54LS175J中文资料参数规格
技术参数
频率 40 MHz
电源电压DC 4.50V ~ 5.50V
输出接口数 4
电路数 1
位数 4
电压波节 5.00 V
输入数 4
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 16
封装 CDIP-16
外形尺寸
长度 19.56 mm
宽度 6.92 mm
高度 4.57 mm
封装 CDIP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
SN54LS175J引脚图与封装图

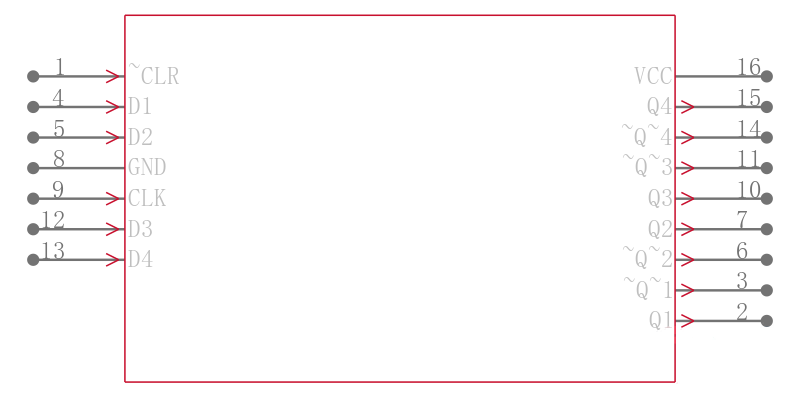

SN54LS175J引脚图
SN54LS175J封装图
SN54LS175J封装焊盘图
在线购买SN54LS175J
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN54LS175J | TI 德州仪器 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | 搜索库存 |
替代型号SN54LS175J
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN54LS175J 品牌： TI 德州仪器 封装： CDIP 4Bit 4.5V to 5.5V 16Pin | 当前型号 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | 当前型号 |
| 型号： JM38510/30107BEA 品牌： 德州仪器 封装： CDIP 4Bit 4.5V to 5.5V 16Pin | 完全替代 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | SN54LS175J和JM38510/30107BEA的区别 |
| 型号： M38510/30107SEA 品牌： 德州仪器 封装： DIP 4Bit 4.5V to 5.5V | 完全替代 | Flip Flop D-Type Bus Interface Pos-Edge 1Element 16Pin CDIP Tube | SN54LS175J和M38510/30107SEA的区别 |
| 型号： JD54LS175BEA 品牌： 美国国家半导体 封装： | 类似代替 | Flip Flop D-Type Bus Interface Pos-Edge 1Element 16Pin CDIP | SN54LS175J和JD54LS175BEA的区别 |
