RN73C2A15RBTG
数据手册.pdfTE Connectivity(泰科)
被动器件
RN73C2A15RBTG中文资料参数规格
技术参数
额定电压DC 100 V
容差 ±0.1 %
额定功率 0.1 W
产品系列 RN73
电阻 15 Ω
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 100 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 0.55 mm
封装公制 2012
封装 0805
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±10 ppm/℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 250
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
RN73C2A15RBTG引脚图与封装图

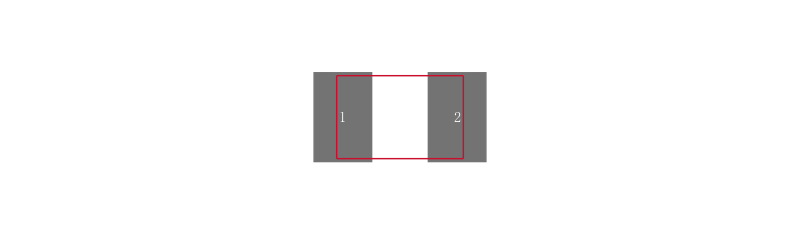

RN73C2A15RBTG引脚图
RN73C2A15RBTG封装图

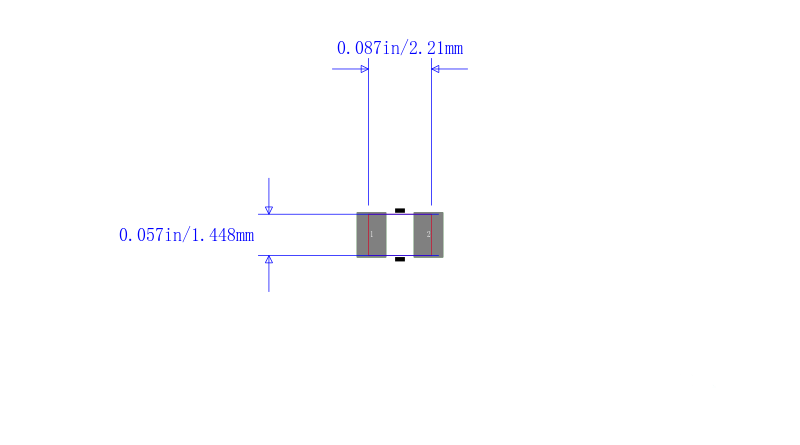

RN73C2A15RBTG封装焊盘图
