RN73C1J2K21BTG

RN73C1J2K21BTG

数据手册.pdf

TE CONNECTIVITY  RN73C1J2K21BTG  片式电阻器, 表面贴装, 薄膜, RN73系列, 2.21 kohm, 50 V, 0603 [1608公制], 63 mW, ± 0.1%

The RN73 Series is a high stability precision chip resistor range offering various power dissipations relating to chip size, TCR"s down to 5 ppm/°C and resistive tolerances to 0.01%. The resistor is produced with three sputtered layers giving optimum performance. Values are restricted to the E96 and E24 value grids. The RN73 has accurate and uniform physical dimensions to facilitate placement.

**Features:**

* High Precision — TCR 5 ppm/°C and 10 ppm/°C

* Tolerance Down to 0.01%

* Thin Film Nichrome

* Choice of Packages

* Stable High Frequency Performance

* Temperature Range –55°C to +125°C

RN73C1J2K21BTG中文资料参数规格
技术参数

额定电压DC 50 V

容差 ±0.1 %

额定功率 0.063 W

产品系列 RN73

电阻 2.21 kΩ

阻值偏差 ±0.1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1608

封装 0603

外形尺寸

长度 1.55 mm

宽度 0.8 mm

高度 0.45 mm

封装公制 1608

封装 0603

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±10 ppm/℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 250

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

RN73C1J2K21BTG引脚图与封装图
RN73C1J2K21BTG引脚图

RN73C1J2K21BTG引脚图

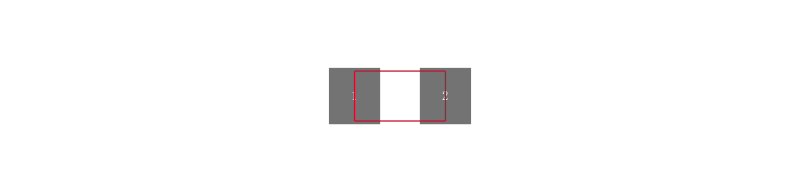

RN73C1J2K21BTG封装图

RN73C1J2K21BTG封装图

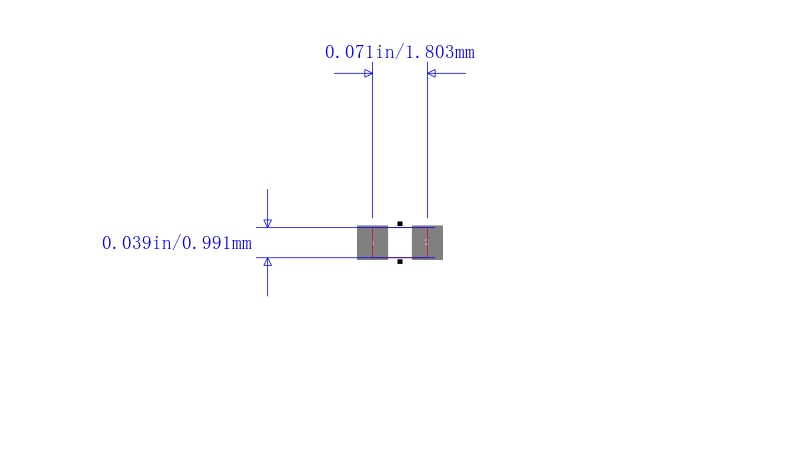

RN73C1J2K21BTG封装焊盘图

RN73C1J2K21BTG封装焊盘图

在线购买RN73C1J2K21BTG
型号 制造商 描述 购买
RN73C1J2K21BTG TE Connectivity 泰科 TE CONNECTIVITY  RN73C1J2K21BTG  片式电阻器, 表面贴装, 薄膜, RN73系列, 2.21 kohm, 50 V, 0603 [1608公制], 63 mW, ± 0.1% 搜索库存
替代型号RN73C1J2K21BTG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: RN73C1J2K21BTG

品牌: TE Connectivity 泰科

封装: 0603 2.21kΩ 63mW ±0.1%

当前型号

TE CONNECTIVITY  RN73C1J2K21BTG  片式电阻器, 表面贴装, 薄膜, RN73系列, 2.21 kohm, 50 V, 0603 [1608公制], 63 mW, ± 0.1%

当前型号

型号: RN73C1J2K21BTDG

品牌: 泰科

封装: 0603 2.21KΩ 0.063W1/16W ±0.1%

完全替代

Res Thin Film 0603 2.21KΩ 0.1% 0.063W1/16W ±10ppm/℃ Molded SMD SMD Paper T/R

RN73C1J2K21BTG和RN73C1J2K21BTDG的区别

型号: RN73C1J2K21BTDF

品牌: 泰科

封装: 0603 2.21kohms 63mW 0.1per

功能相似

TE CONNECTIVITY  RN73C1J2K21BTDF  片式电阻器, 表面贴装, 薄膜, RN73系列, 2.21 kohm, 50 V, 0603 [1608公制], 63 mW, ± 0.1%

RN73C1J2K21BTG和RN73C1J2K21BTDF的区别
