RN73C2A52K3BTG

RN73C2A52K3BTG

数据手册.pdf

TE CONNECTIVITY  RN73C2A52K3BTG  片式电阻器, 表面贴装, 薄膜, RN73系列, 52.3 kohm, 100 V, 0805 [2012公制], 100 mW, ± 0.1%

The RN73 Series is a high stability precision chip resistor range offering various power dissipations relating to chip size, TCR"s down to 5 ppm/°C and resistive tolerances to 0.01%. The resistor is produced with three sputtered layers giving optimum performance. Values are restricted to the E96 and E24 value grids. The RN73 has accurate and uniform physical dimensions to facilitate placement.

**Features:**

* High Precision — TCR 5 ppm/°C and 10 ppm/°C

* Tolerance Down to 0.01%

* Thin Film Nichrome

* Choice of Packages

* Stable High Frequency Performance

* Temperature Range –55°C to +125°C

RN73C2A52K3BTG中文资料参数规格
技术参数

额定电压DC 100 V

容差 ±0.1 %

额定功率 100 mW

产品系列 RN73

电阻 52.3 kΩ

阻值偏差 ±0.1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.55 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±10 ppm/℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 250

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

RN73C2A52K3BTG引脚图与封装图

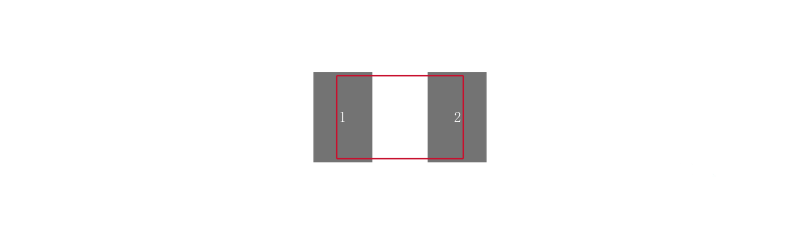

RN73C2A52K3BTG引脚图

RN73C2A52K3BTG引脚图

RN73C2A52K3BTG封装图

RN73C2A52K3BTG封装图

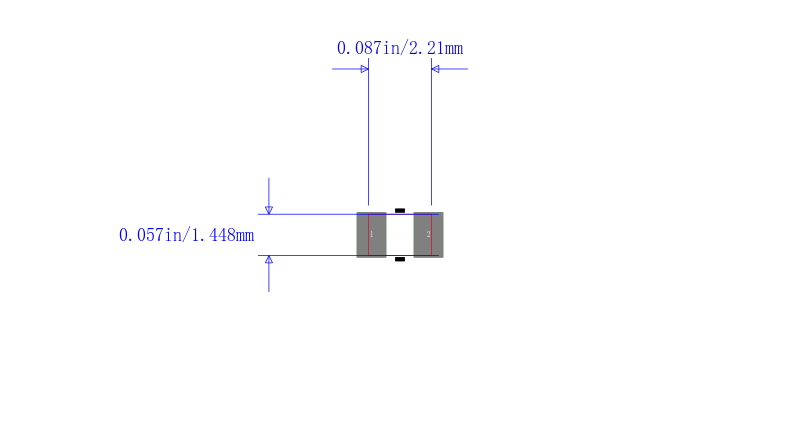

RN73C2A52K3BTG封装焊盘图

RN73C2A52K3BTG封装焊盘图

在线购买RN73C2A52K3BTG
型号 制造商 描述 购买
RN73C2A52K3BTG TE Connectivity 泰科 TE CONNECTIVITY  RN73C2A52K3BTG  片式电阻器, 表面贴装, 薄膜, RN73系列, 52.3 kohm, 100 V, 0805 [2012公制], 100 mW, ± 0.1% 搜索库存
替代型号RN73C2A52K3BTG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RN73C2A52K3BTG

品牌： TE Connectivity 泰科

封装： 0805 52.3kΩ 100mW ±0.1%

当前型号

TE CONNECTIVITY  RN73C2A52K3BTG  片式电阻器, 表面贴装, 薄膜, RN73系列, 52.3 kohm, 100 V, 0805 [2012公制], 100 mW, ± 0.1%

当前型号

型号： RN73C2A52K3BTDF

品牌： 泰科

封装： 0805 52.3kohms 100mW 0.1per

完全替代

TE CONNECTIVITY  RN73C2A52K3BTDF  片式电阻器, 表面贴装, 薄膜, RN73系列, 52.3 kohm, 100 V, 0805 [2012公制], 100 mW, ± 0.1%

RN73C2A52K3BTG和RN73C2A52K3BTDF的区别

型号： WF08U5232BTL

品牌： 台湾华科

封装： 0805 52.3kΩ 100mW ±0.1%

功能相似

WALSIN  WF08U5232BTL  片式电阻器, 表面贴装, WF08U Series, 52.3 kohm, 100 V, 0805 [2012公制], 100 mW, ± 0.1%

RN73C2A52K3BTG和WF08U5232BTL的区别

型号： PCF0805R-52K3BT1

品牌： TT Electronics/Welwyn

封装： 0805 52.3kohms 100mW 0.1per

功能相似

WELWYN  PCF0805R-52K3BT1  片式电阻器, 表面贴装, 薄膜, PCF系列, 52.3 kohm, 100 V, 0805 [2012公制], 100 mW, ± 0.1%

RN73C2A52K3BTG和PCF0805R-52K3BT1的区别
