RP1-24V

Panasonic(松下) 继电器、I/O模块

高频/射频继电器 Hgh Frequen 1 Form C 1.8GHz 50ohm 1.0dB

RELAY RF SPDT 100MA 24V

得捷:
RELAY RF SPDT 100MA 24V

贸泽:
高频/射频继电器 Hgh Frequen 1 Form C 1.8GHz 50ohm 1.0dB

Chip1Stop:
Electromechanical Relay SPDT 0.1A 24VDC 2.133KOhm Through Hole

Verical:
Electromechanical Relay 24VDC 2.133KOhm 0.1A SPDT 10.6x9x4mm THT Low Profile High Frequency Relay

Electro Sonic:
Electromechanical Relay 24VDC 2.133KOhm 0.1A SPDT 10.6x9x4mm THT Low Profile High Frequency Relay

RP1-24V中文资料参数规格

技术参数

频率 1.8 GHz

触点类型 SPDT

功耗 270 mW

触点额定电流 100 mA

线圈电压 24 VDC

线圈电流 11.3 mA

线圈电阻 2.133 kΩ

载流 100 mA

额定电流Max 0.1 A

线圈电压DC 24 V

封装参数

安装方式 Through Hole

引脚数 6

外形尺寸

长度 10.6 mm

宽度 9 mm

高度 4 mm

物理参数

触点材质 Gold

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

RP1-24V引脚图与封装图

RP1-24V引脚图

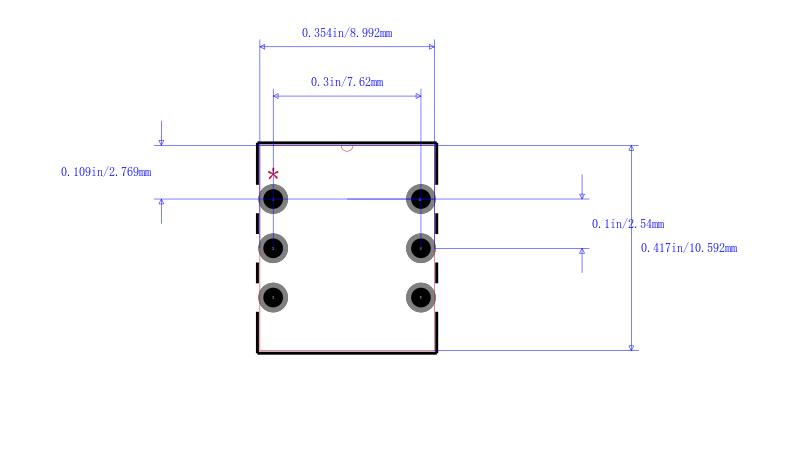

RP1-24V封装图

RP1-24V封装焊盘图

在线购买RP1-24V

型号	制造商	描述	购买
RP1-24V	Panasonic 松下	高频/射频继电器 Hgh Frequen 1 Form C 1.8GHz 50ohm 1.0dB	搜索库存
