RTD14006
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
RTD14006中文资料参数规格
技术参数
输入电压DC 6.00 V
功耗 400 mW
跌落电压 600 mV
触点额定电流 16.0 A
线圈电压 6 VDC
线圈电流 66.7 mA
线圈功率DC 400 mW
线圈电阻 90 Ω
线圈电压DC 6 V
线圈功率 400 mW
开关电流Max 16 A
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
封装 DIP
外形尺寸
长度 29 mm
宽度 12.7 mm
高度 15.7 mm
封装 DIP
物理参数
触点材质 Silver Nickel
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Box, Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
RTD14006引脚图与封装图
RTD14006引脚图

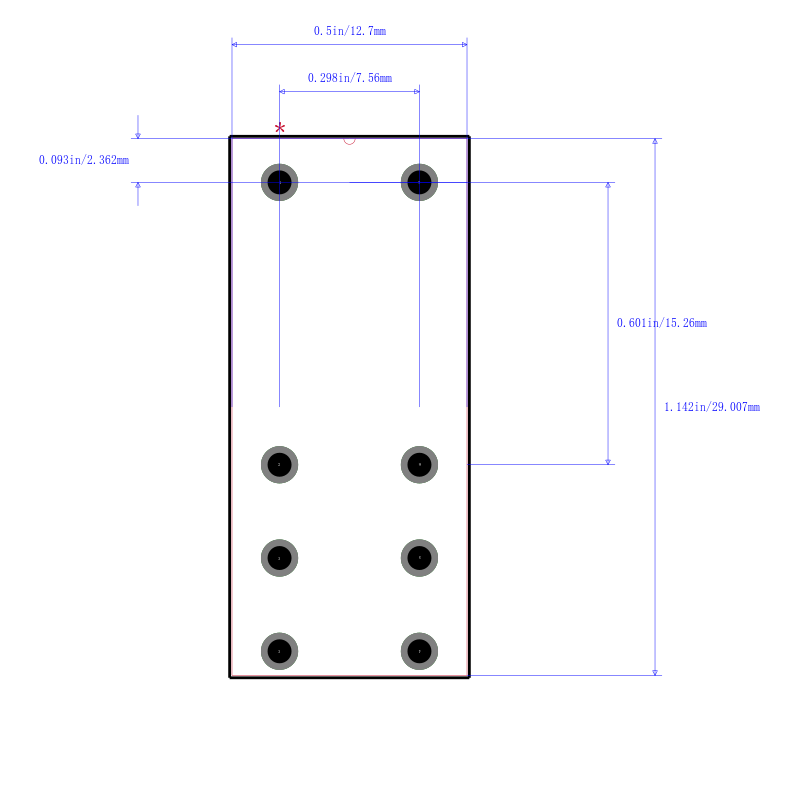

RTD14006封装图

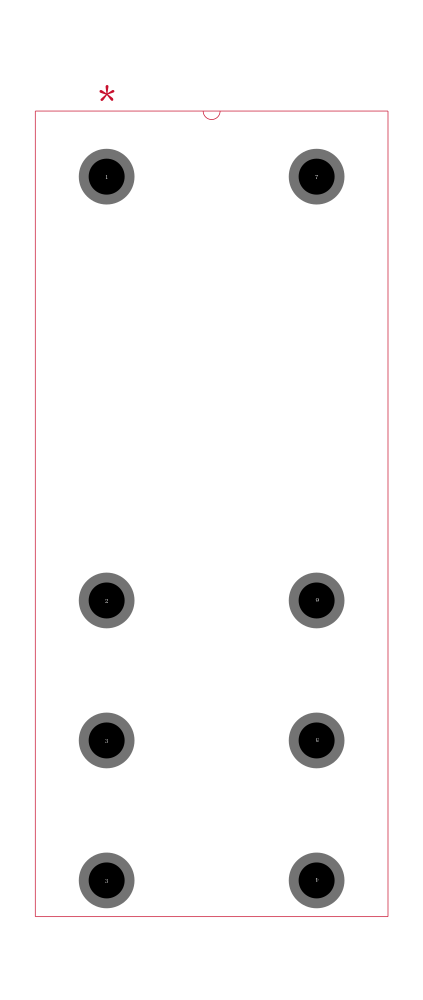

RTD14006封装焊盘图
替代型号RTD14006
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： RTD14006 品牌： TE Connectivity 泰科 封装： 90Ω 400mW | 当前型号 | 6VDC 16A 无锁存 | 当前型号 |
| 型号： RTB14006F 品牌： 泰科 封装： 6V 90Ω 66.7mA 400mW | 类似代替 | General Purpose Relay; Coil Voltage: 6VDC; Contact Configuration: 2A DPST-NO; Current: 10A; Mounting: Plug-In | RTD14006和RTB14006F的区别 |
