REG103UA-3

REG103UA-3

TI(德州仪器) 主动器件

500毫安低压差稳压器 500mA Low-Dropout Regulator

Linear Voltage Regulator IC Positive Fixed 1 Output 500mA 8-SOIC


得捷:
IC REG LINEAR 3V 500MA 8SOIC


贸泽:
LDO Voltage Regulators DMOS 500mA LDO Reg


艾睿:
LDO Regulator Pos 3V 0.5A 8-Pin SOIC Tube


安富利:
LDO Regulator Pos 3V 0.5A 8-Pin SOIC Tube


Chip1Stop:
Single Channel LDO Single Output LDO, 500mA, Fixed3.0V, Low Noise, Fast Transient Response LDO Regulator Pos 3V 0.5A 8-Pin SOIC Tube


Verical:
LDO Regulator Pos 3V 0.5A 8-Pin SOIC Tube


DeviceMart:
IC REG LDO 3V .5A 8-SOIC


REG103UA-3中文资料参数规格
技术参数

输出接口数 1

输入电压DC 15.0V max

输出电压 3 V

输出电流 500 mA

静态电流 1.00 mA

输出电容类型 Ceramic

跌落电压 115 mV

调节输出数 1

输入电压Max 15 V

输入电压Min 2.1 V

输出电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min 40 ℃

精度 ±2 %

输入电压 ≤15 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REG103UA-3引脚图与封装图

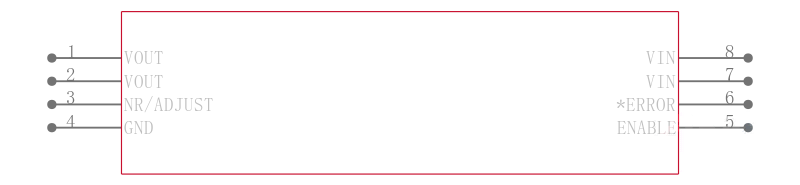

REG103UA-3引脚图

REG103UA-3引脚图

REG103UA-3封装图

REG103UA-3封装图

REG103UA-3封装焊盘图

REG103UA-3封装焊盘图

在线购买REG103UA-3
型号 制造商 描述 购买
REG103UA-3 TI 德州仪器 500毫安低压差稳压器 500mA Low-Dropout Regulator 搜索库存
替代型号REG103UA-3
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: REG103UA-3

品牌: TI 德州仪器

封装: SOIC 3V 950mA 8Pin

当前型号

500毫安低压差稳压器 500mA Low-Dropout Regulator

当前型号

型号: REG102UA-3

品牌: 德州仪器

封装: SOIC 250mA 8Pin

类似代替

DMOS 250毫安低压差稳压器 DMOS 250mA Low-Dropout Regulator

REG103UA-3和REG102UA-3的区别

型号: REG103UA-3/2K5G4

品牌: 德州仪器

封装: SOP

类似代替

低压差稳压器 Sgl Output Lo Noise Fast Trans Resp

REG103UA-3和REG103UA-3/2K5G4的区别

型号: REG103UA-3G4

品牌: 德州仪器

封装:

类似代替

500毫安低压差稳压器 500mA Low-Dropout Regulator

REG103UA-3和REG103UA-3G4的区别
