RCD080N25TL
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
RCD080N25TL中文资料参数规格
技术参数
极性 N-CH
耗散功率 20 W
漏源极电压Vds 250 V
连续漏极电流Ids 8A
上升时间 40 ns
输入电容Ciss 1440pF @25VVds
额定功率Max 20 W
下降时间 15 ns
工作温度Max 150 ℃
耗散功率Max 850mW Ta, 20W Tc
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-252-3
外形尺寸
长度 6.7 mm
宽度 5.8 mm
高度 2.5 mm
封装 TO-252-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Not Recommended
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
RCD080N25TL引脚图与封装图

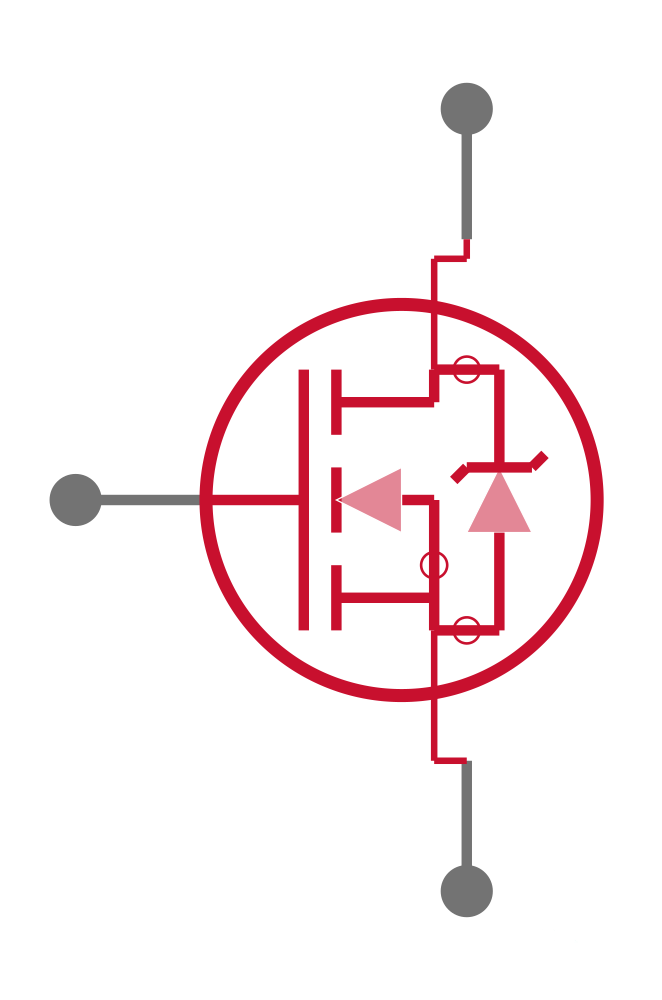

RCD080N25TL引脚图

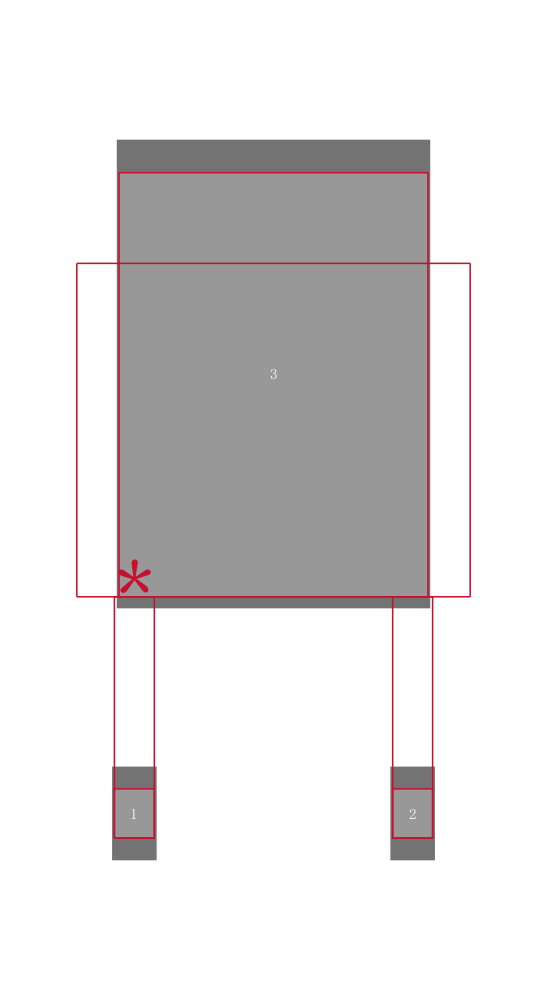

RCD080N25TL封装图

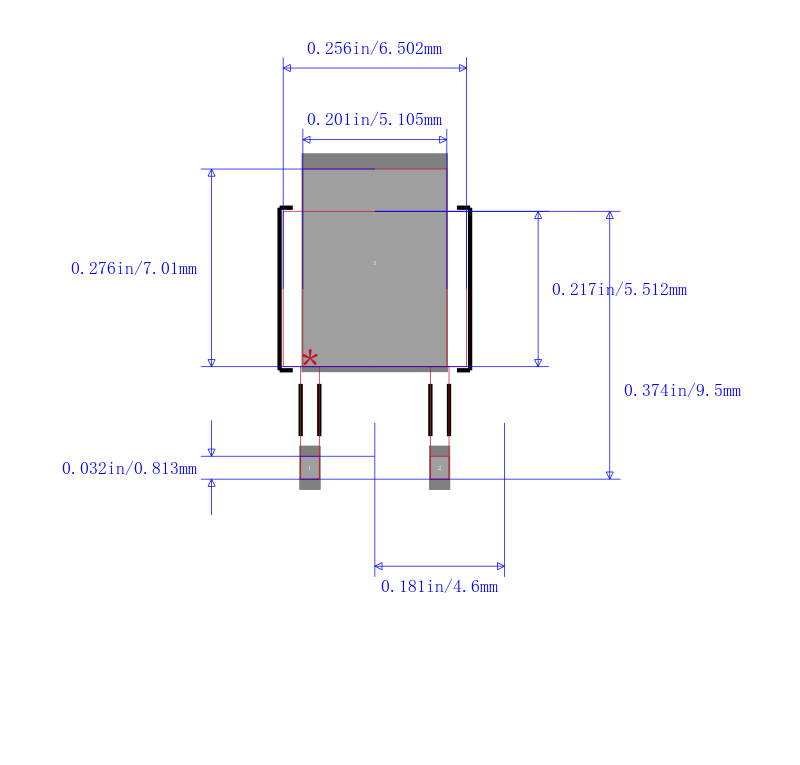

RCD080N25TL封装焊盘图
