RSD160P05TL
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
RSD160P05TL中文资料参数规格
技术参数
针脚数 3
漏源极电阻 0.035 Ω
极性 P-Channel
耗散功率 20 W
阈值电压 3 V
漏源极电压Vds 45 V
上升时间 22 ns
输入电容Ciss 2000pF @10VVds
额定功率Max 20 W
下降时间 50 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 20W Tc
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-252-3
外形尺寸
长度 6.5 mm
宽度 5.5 mm
高度 2.5 mm
封装 TO-252-3
物理参数
材质 Silicon
工作温度 150℃ TJ
其他
产品生命周期 Not Recommended
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
RSD160P05TL引脚图与封装图

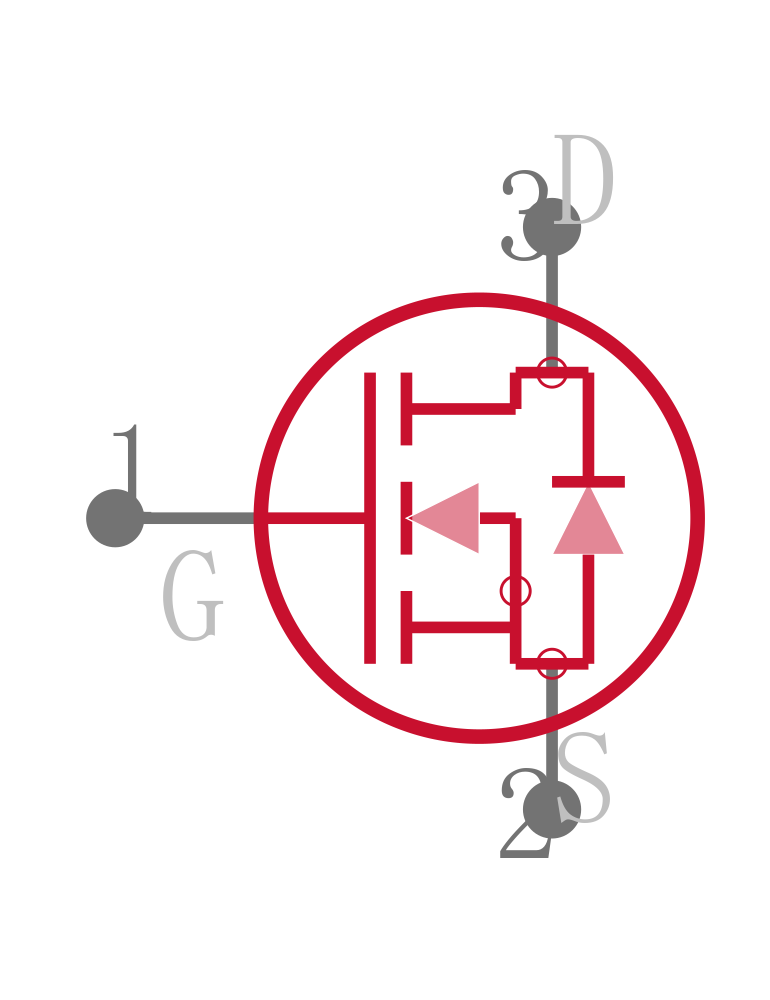

RSD160P05TL引脚图

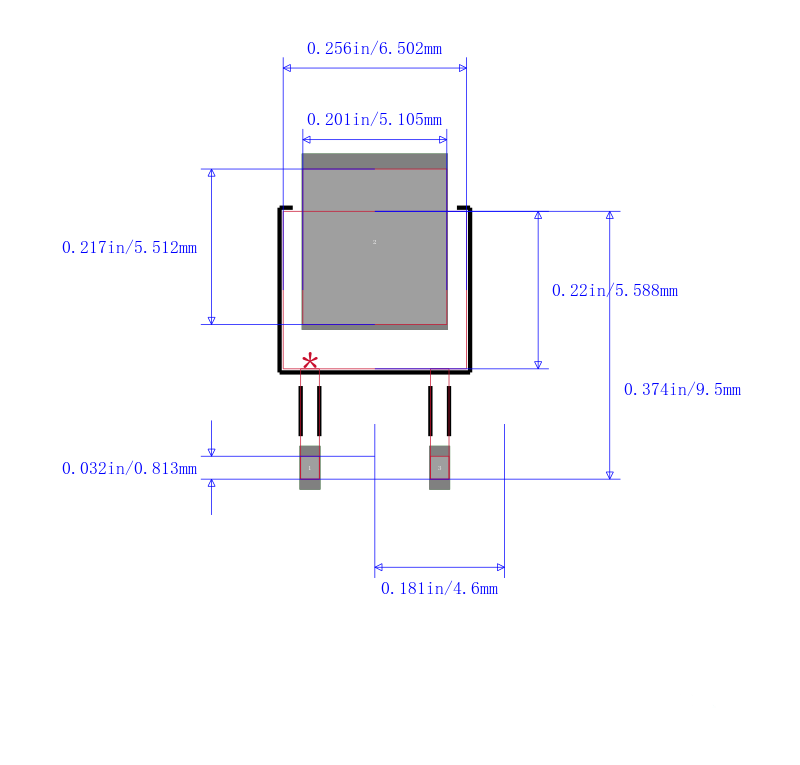

RSD160P05TL封装图
RSD160P05TL封装焊盘图
在线购买RSD160P05TL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| RSD160P05TL | ROHM Semiconductor 罗姆半导体 | P 通道 MOSFET 晶体管，ROHM ### MOSFET 晶体管，ROHM Semiconductor | 搜索库存 |
替代型号RSD160P05TL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： RSD160P05TL 品牌： ROHM Semiconductor 罗姆半导体 封装： TO-252-3 P-Channel | 当前型号 | P 通道 MOSFET 晶体管，ROHM### MOSFET 晶体管，ROHM Semiconductor | 当前型号 |
| 型号： RD3H160SPTL1 品牌： 罗姆半导体 封装： | 类似代替 | 晶体管, MOSFET, P沟道, -16 A, -45 V, 0.035 ohm, -10 V, -3 V | RSD160P05TL和RD3H160SPTL1的区别 |
