RRF015P03TL
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
RRF015P03TL中文资料参数规格
技术参数
针脚数 3
漏源极电阻 0.115 Ω
极性 P-Channel
耗散功率 0.8 W
阈值电压 2.5 V
漏源极电压Vds 30 V
连续漏极电流Ids 1.5A
上升时间 8 ns
输入电容Ciss 230pF @10VVds
额定功率Max 320 mW
下降时间 13 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 320mW Ta
封装参数
安装方式 Surface Mount
引脚数 3
封装 TUMT-3
外形尺寸
长度 2.1 mm
宽度 1.8 mm
高度 0.82 mm
封装 TUMT-3
物理参数
材质 Silicon
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
RRF015P03TL引脚图与封装图

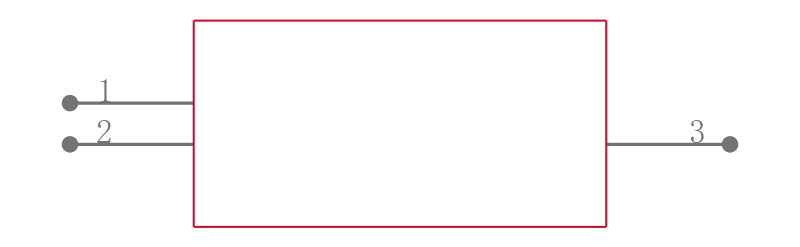

RRF015P03TL引脚图

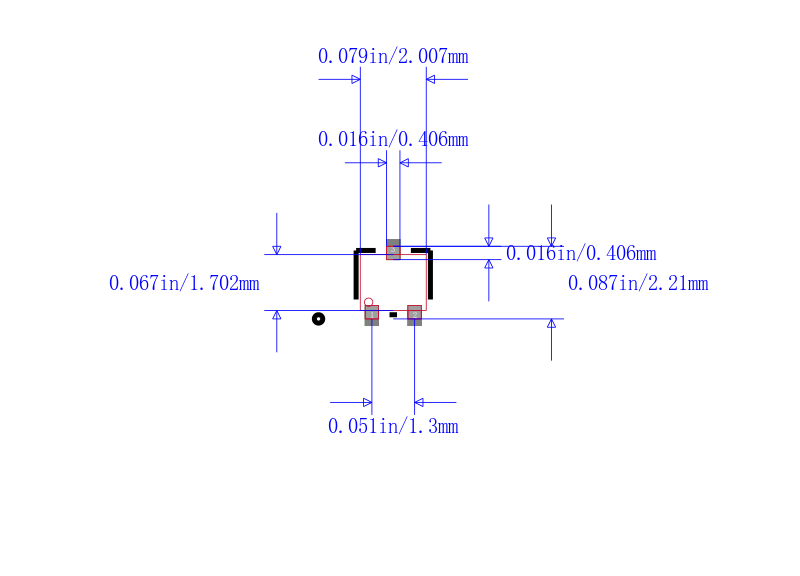

RRF015P03TL封装图

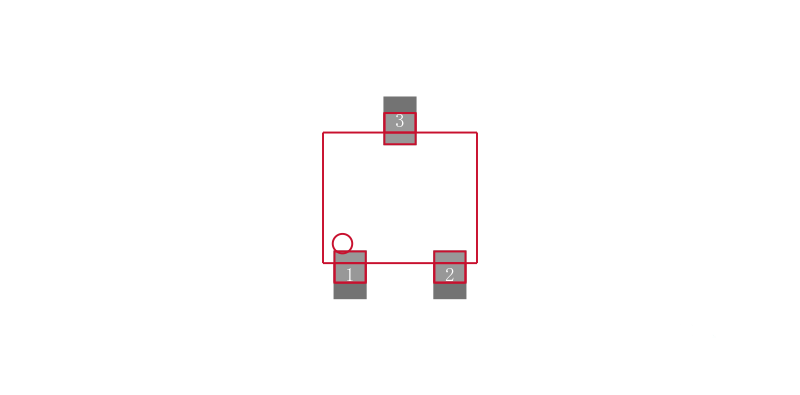

RRF015P03TL封装焊盘图
在线购买RRF015P03TL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| RRF015P03TL | ROHM Semiconductor 罗姆半导体 | P 通道 MOSFET 晶体管，ROHM ### MOSFET 晶体管，ROHM | 搜索库存 |
替代型号RRF015P03TL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： RRF015P03TL 品牌： ROHM Semiconductor 罗姆半导体 封装： 3-SMD P-Channel 30V 1.5A | 当前型号 | P 通道 MOSFET 晶体管，ROHM### MOSFET 晶体管，ROHM | 当前型号 |
| 型号： RRR015P03TL 品牌： 罗姆半导体 封装： TSMT | 功能相似 | Trans MOSFET P-CH 30V 1.5A 3Pin TSMT T/R | RRF015P03TL和RRR015P03TL的区别 |
