RC0805FR-07976RL
数据手册.pdfYageo(国巨)
被动器件
RC0805FR-07976RL中文资料参数规格
技术参数
额定电压DC 150 V
容差 ±1 %
额定功率 0.125 W
产品系列 RC
电阻 976 Ω
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
精度 ±1 %
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 0.5 mm
封装公制 2012
封装 0805
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 5000
符合标准
RoHS标准 Non-Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
RC0805FR-07976RL引脚图与封装图
RC0805FR-07976RL引脚图
RC0805FR-07976RL封装图

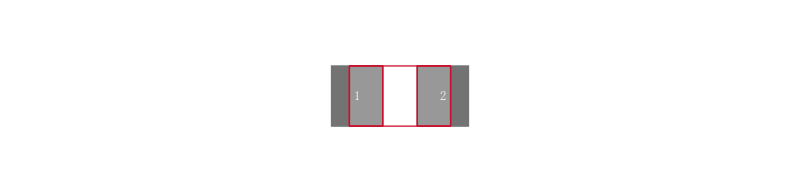

RC0805FR-07976RL封装焊盘图
在线购买RC0805FR-07976RL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| RC0805FR-07976RL | Yageo 国巨 | RC 系列 0805 0.125 W 976 Ohms 1% ±100 ppm/°C 表面贴装 厚膜 贴片电阻 | 搜索库存 |
替代型号RC0805FR-07976RL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： RC0805FR-07976RL 品牌： Yageo 国巨 封装： 0805 976ohms 125mW 1per | 当前型号 | RC 系列 0805 0.125 W 976 Ohms 1% ±100 ppm/°C 表面贴装 厚膜 贴片电阻 | 当前型号 |
| 型号： 9C08052A9760FKHFT 品牌： 国巨 封装： 0805 976Ω ±1% 125mW 150V | 完全替代 | RES SMD 976Ω 1% 0.125W1/8W 0805 | RC0805FR-07976RL和9C08052A9760FKHFT的区别 |
| 型号： ERJ6ENF9760V 品牌： 松下 封装： 0805 976Ω 125mW ±1% | 功能相似 | PANASONIC ELECTRONIC COMPONENTS ERJ6ENF9760V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 976 ohm, 150 V, 0805 [2012公制], 125 mW, ± 1% | RC0805FR-07976RL和ERJ6ENF9760V的区别 |
| 型号： AR0805FR-07976RL 品牌： 国巨 封装： 0805 976Ω ±1% | 功能相似 | 0805 976Ω ±1% | RC0805FR-07976RL和AR0805FR-07976RL的区别 |
