RL1632R-R820-F

(Susumu) 被动器件

SUSUMU RL1632R-R820-F 薄膜电阻, 0.82欧姆 1% 0.5W

±1% 0.5W，1/2W 芯片 1206（3216 公制）电流检测薄膜

立创商城:
820mΩ ±1% 500mW

得捷:
RES 0.82 OHM 1% 1/2W 1206

e络盟:
薄膜电阻, 0.82欧姆 1% 0.5W

Chip1Stop:
Res Thin Film 3.2 x 1.6 mm 0.82 Ohm 1% 0.5W1/2W 0ppm/ C to 100ppm/ C Molded SMD T/R

Newark:
# SUSUMU RL1632R-R820-F SMD Current Sense Resistor, 0.82 ohm, 500 mW, 1206 [3216 Metric], ± 1%, RL Series

RL1632R-R820-F中文资料参数规格

技术参数

容差 ±1 %

额定功率 500 mW

产品系列 RL

电阻 0.82 Ω

阻值偏差 ±1 %

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.6 mm

高度 0.5 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 125℃

温度系数 0ppm/℃ ~ 100ppm/℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 5000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

RL1632R-R820-F引脚图与封装图

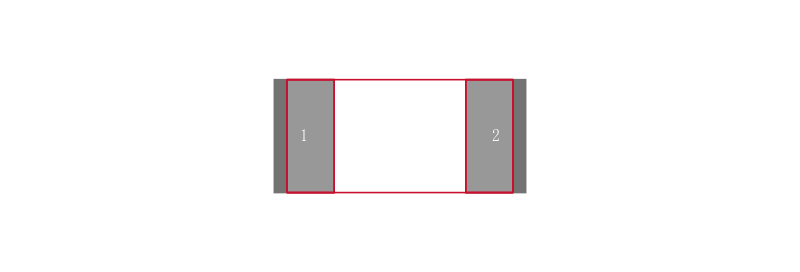

RL1632R-R820-F引脚图

RL1632R-R820-F封装图

RL1632R-R820-F封装焊盘图

在线购买RL1632R-R820-F

型号	制造商	描述	购买
RL1632R-R820-F	Susumu	SUSUMU RL1632R-R820-F 薄膜电阻, 0.82欧姆 1% 0.5W	搜索库存

替代型号RL1632R-R820-F

型号/品牌/封装	代替类型	描述	替代型号对比
型号： RL1632R-R820-F 品牌： Susumu 封装： 1206 820mohms 500mW 1per	当前型号	SUSUMU RL1632R-R820-F 薄膜电阻, 0.82欧姆 1% 0.5W	当前型号
型号： CRM1206-FX-R820ELF 品牌：伯恩斯封装： 1206 820mohms 500mW 1per	功能相似	BOURNS CRM1206-FX-R820ELF 电流感应电阻器, 表面安装, CRM系列, 0.82 ohm, 500 mW, ± 1%, 1206 [3216公制]	RL1632R-R820-F和CRM1206-FX-R820ELF的区别
型号： RCWE1206R820FKEA 品牌：威世封装：	功能相似	电流感应电阻器, 表面安装, 0.82 ohm, RCWE 系列, 1206 [3216公制], 500 mW, ± 1%, 厚膜	RL1632R-R820-F和RCWE1206R820FKEA的区别
型号： ERJ8RQFR82V 品牌：松下封装： 1206 820mΩ 250mW ±1%	功能相似	1206 0.82Ω ±1% ±250ppm/℃	RL1632R-R820-F和ERJ8RQFR82V的区别
