RG2012P-242-B-T5

RG2012P-242-B-T5

数据手册.pdf
(Susumu) 被动器件

Res Thin Film 0805 2.4KΩ 0.1% 0.125W1/8W 25ppm/℃ Molded SMD SMD T/R

2.4 ±0.1% 0.125W，1/8W 芯片 0805（2012 公制） 耐硫，汽车级 AEC-Q200 汽车认证 薄膜


得捷:
RES SMD 2.4K OHM 0.1% 1/8W 0805


艾睿:
Res Thin Film 0805 2.4K Ohm 0.1% 0.125W1/8W ±25ppm/°C Sulfur Resistant Pad SMD Automotive T/R


Chip1Stop:
Res Thin Film 2.0 x 1.2 mm 2.4K Ohm 0.1% 0.125W1/8W 25ppm/ C Molded SMD T/R


Verical:
Res Thin Film 0805 2.4K Ohm 0.1% 1/8W ?25ppm/C Molded SMD SMD T/R


RG2012P-242-B-T5中文资料参数规格
技术参数

额定电压DC 150 V

容差 ±0.1 %

额定功率 0.125 W

产品系列 RG

电阻 2.4 kΩ

阻值偏差 ±0.1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2.0 mm

宽度 1.2 mm

高度 0.4 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±25 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 5000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

RG2012P-242-B-T5引脚图与封装图

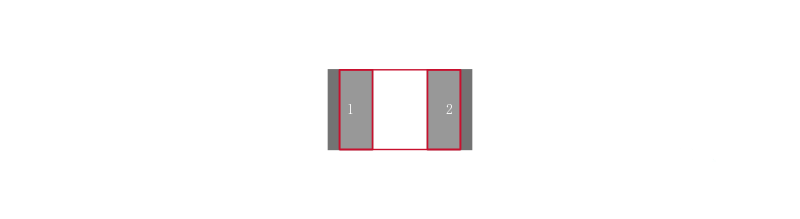

RG2012P-242-B-T5引脚图

RG2012P-242-B-T5引脚图

RG2012P-242-B-T5封装图

RG2012P-242-B-T5封装图

RG2012P-242-B-T5封装焊盘图

RG2012P-242-B-T5封装焊盘图

在线购买RG2012P-242-B-T5
型号 制造商 描述 购买
RG2012P-242-B-T5 Susumu Res Thin Film 0805 2.4KΩ 0.1% 0.125W1/8W 25ppm/℃ Molded SMD SMD T/R 搜索库存
替代型号RG2012P-242-B-T5
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RG2012P-242-B-T5

品牌： Susumu

封装： 0805 2.4kohms 125mW 0.1per

当前型号

Res Thin Film 0805 2.4KΩ 0.1% 0.125W1/8W 25ppm/℃ Molded SMD SMD T/R

当前型号

型号： RG2012P-242-B-T1

品牌： Susumu

封装： 0805 2.4kΩ 125mW ±0.1%

完全替代

Res Thin Film 2.0 x 1.2mm 2.4KΩ 0.1% 0.125W1/8W 25ppm/℃ Molded SMD T/R

RG2012P-242-B-T5和RG2012P-242-B-T1的区别

型号： RG2012N-242-B-T1

品牌： Susumu

封装： 0805 2.4kΩ ±0.1% 125mW 150V

完全替代

RES SMD 2.4KΩ 0.1% 0.125W1/8W 0805

RG2012P-242-B-T5和RG2012N-242-B-T1的区别

型号： RG2012P-242-C-T5

品牌： Susumu

封装： 0805 2.4kΩ ±0.25% 125mW 150V

类似代替

RES SMD 2.4KΩ 0.25% 0.125W1/8W 0805

RG2012P-242-B-T5和RG2012P-242-C-T5的区别
