RLB9012-680KL
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
RLB9012-680KL中文资料参数规格
技术参数
额定电流 1.36 A
容差 ±10 %
电感 68 µH
自谐频率 4.9 MHz
Q值 30.0
电感公差 ±10 %
测试频率 1 kHz
电阻DC） ≤210 mΩ
工作温度Max 125 ℃
工作温度Min -55 ℃
电阻DC Max 210 mΩ
封装参数
安装方式 Through Hole
封装 Radial
外形尺寸
高度 12.2 mm
封装 Radial
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bag
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2016/06/20
海关信息
ECCN代码 EAR99
RLB9012-680KL引脚图与封装图
RLB9012-680KL引脚图

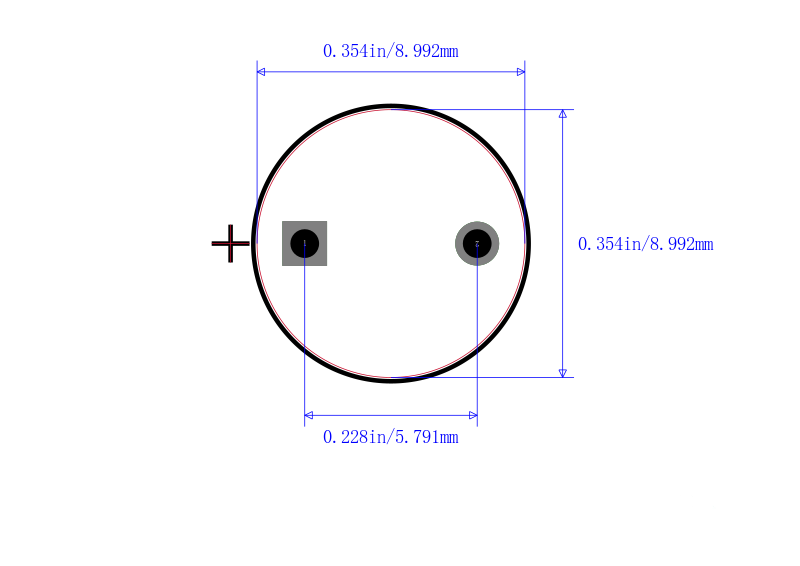

RLB9012-680KL封装图

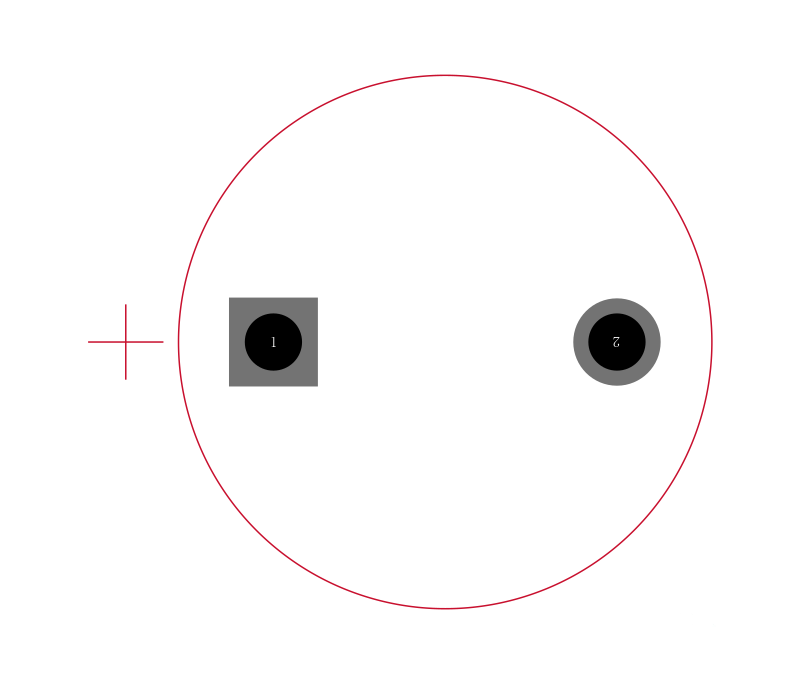

RLB9012-680KL封装焊盘图
