RC1206JR-07620RL

RC1206JR-07620RL

数据手册.pdf
Yageo(国巨) 被动器件

RC 系列 1206 0.25 W 620 Ohm 5 % ±100 ppm/°C 表面贴装 厚膜 贴片电阻

SMD器/芯片电阻器


得捷:
RES 620 OHM 5% 1/4W 1206


立创商城:
620Ω ±5% 250mW


艾睿:
Res Thick Film 1206 620 Ohm 5% 0.25W1/4W ±100ppm/°C Epoxy SMD T/R


Chip1Stop:
Res Thick Film 1206 620 Ohm 5% 0.25W1/4W ±100ppm/℃ Molded SMD Paper T/R


TME:
Resistor: thick film; SMD; 1206; 620Ω; 0.25W; ±5%; -55÷155°C


Verical:
Res Thick Film 1206 620 Ohm 5% 0.25W1/4W ±100ppm/C Epoxy SMD T/R


儒卓力:
**RC1206 620R 5% 0,25W **


RC1206JR-07620RL中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±5 %

额定功率 0.25 W

产品系列 RC

电阻 620 Ω

阻值偏差 ±5 %

工作温度Max 155 ℃

工作温度Min -55 ℃

精度 ±5 %

封装参数

安装方式 Surface Mount

封装公制 3216

封装 1206

外形尺寸

长度 3.1 mm

宽度 1.6 mm

高度 0.55 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 5000

符合标准

RoHS标准

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

RC1206JR-07620RL引脚图与封装图

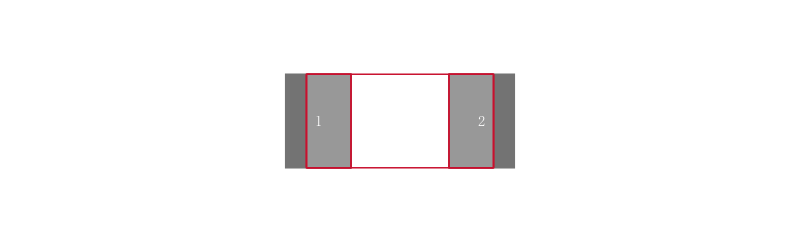

RC1206JR-07620RL引脚图

RC1206JR-07620RL引脚图

RC1206JR-07620RL封装图

RC1206JR-07620RL封装图

RC1206JR-07620RL封装焊盘图

RC1206JR-07620RL封装焊盘图

在线购买RC1206JR-07620RL
型号 制造商 描述 购买
RC1206JR-07620RL Yageo 国巨 RC 系列 1206 0.25 W 620 Ohm 5 % ±100 ppm/°C 表面贴装 厚膜 贴片电阻 搜索库存
替代型号RC1206JR-07620RL
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RC1206JR-07620RL

品牌： Yageo 国巨

封装： 1206 620ohms 5per 250mW

当前型号

RC 系列 1206 0.25 W 620 Ohm 5 % ±100 ppm/°C 表面贴装 厚膜 贴片电阻

当前型号

型号： 9C12063A6200JLHFT

品牌： 国巨

封装： 1206 620Ω ±5% 250mW 200V

完全替代

RES SMD 620Ω 5% 0.25W1/4W 1206

RC1206JR-07620RL和9C12063A6200JLHFT的区别

型号： RC1206JR-07620R

品牌： 国巨

封装：

完全替代

Fixed Resistor, Metal Glaze/thick Film, 0.25W, 620ohm, 200V, 5% +/-Tol, 100ppm/Cel, Surface Mount, 1206, CHIP, ROHS COMPLIANT

RC1206JR-07620RL和RC1206JR-07620R的区别

型号： RC1206FR-07620RL

品牌： 国巨

封装： 1206 620ohms 1per 250mW

类似代替

RC 系列 1206 0.25 W 620 Ohms 1% ±100 ppm/°C 表面贴装 厚膜 贴片电阻

RC1206JR-07620RL和RC1206FR-07620RL的区别
