RC1206JR-0724RL

RC1206JR-0724RL

数据手册.pdf
Yageo(国巨) 被动器件

RC 系列 1206 0.25 W 24 Ohms 5% ±100 ppm/°C 表面贴装 厚膜 贴片电阻

SMD器/芯片电阻器


得捷:
RES 24 OHM 5% 1/4W 1206


立创商城:
24Ω ±5% 250mW


艾睿:
Res Thick Film 1206 24 Ohm 5% 0.25W1/4W ±100ppm/°C Epoxy SMD T/R


安富利:
Res Thick Film 1206 24 Ohm 5% 1/4W ±100ppm/°C Molded SMD SMD Paper T/R


Chip1Stop:
Res Thick Film 1206 24 Ohm 5% 0.25W1/4W ±100ppm/℃ Molded SMD Paper T/R


TME:
Resistor: thick film; SMD; 1206; 24Ω; 0.25W; ±5%; -55÷155°C


Verical:
Res Thick Film 1206 24 Ohm 5% 0.25W1/4W ±100ppm/C Epoxy SMD T/R


儒卓力:
**RC1206 24R 5% 0,25W **


RC1206JR-0724RL中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±5 %

额定功率 0.25 W

产品系列 RC

电阻 24 Ω

阻值偏差 ±5 %

精度 ±5 %

封装参数

安装方式 Surface Mount

封装公制 3216

封装 1206

外形尺寸

长度 3.1 mm

宽度 1.6 mm

高度 0.55 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 5000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

RC1206JR-0724RL引脚图与封装图

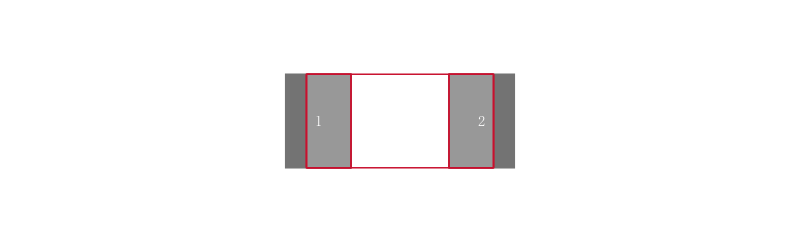

RC1206JR-0724RL引脚图

RC1206JR-0724RL引脚图

RC1206JR-0724RL封装图

RC1206JR-0724RL封装图

RC1206JR-0724RL封装焊盘图

RC1206JR-0724RL封装焊盘图

在线购买RC1206JR-0724RL
型号 制造商 描述 购买
RC1206JR-0724RL Yageo 国巨 RC 系列 1206 0.25 W 24 Ohms 5% ±100 ppm/°C 表面贴装 厚膜 贴片电阻 搜索库存
替代型号RC1206JR-0724RL
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RC1206JR-0724RL

品牌： Yageo 国巨

封装： 1206 24ohms 250mW 5per

当前型号

RC 系列 1206 0.25 W 24 Ohms 5% ±100 ppm/°C 表面贴装 厚膜 贴片电阻

当前型号

型号： 9C12063A24R0JLHFT

品牌： 国巨

封装： 1206 24Ω ±5% 250mW 200V

完全替代

RES SMD 24Ω 5% 0.25W1/4W 1206

RC1206JR-0724RL和9C12063A24R0JLHFT的区别

型号： RC1206JR-0724R

品牌： 国巨

封装：

完全替代

Fixed Resistor, Metal Glaze/thick Film, 0.25W, 24ohm, 200V, 5% +/-Tol, 100ppm/Cel, Surface Mount, 1206, CHIP, ROHS COMPLIANT

RC1206JR-0724RL和RC1206JR-0724R的区别

型号： RC1206FR-0724RL

品牌： 国巨

封装： 1206 24ohms 250mW 1per

类似代替

RC 系列 1206 0.25 W 24 Ohms 1% ±100 ppm/°C 表面贴装 厚膜 贴片电阻

RC1206JR-0724RL和RC1206FR-0724RL的区别
