RNS1E470MDN1PH
数据手册.pdfNichicon(尼吉康)
被动器件
RNS1E470MDN1PH中文资料参数规格
技术参数
电容 47 µF
等效串联电阻ESR 20 mΩ
容差 ±20 %
纹波电流 3800 mA
纹波电流高频 380mA @120Hz
纹波电流低频 3.8A @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 12.5 mm
直径 10 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
寿命（小时） 2000 h
制造应用 -, 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
RNS1E470MDN1PH引脚图与封装图
RNS1E470MDN1PH引脚图
RNS1E470MDN1PH封装图

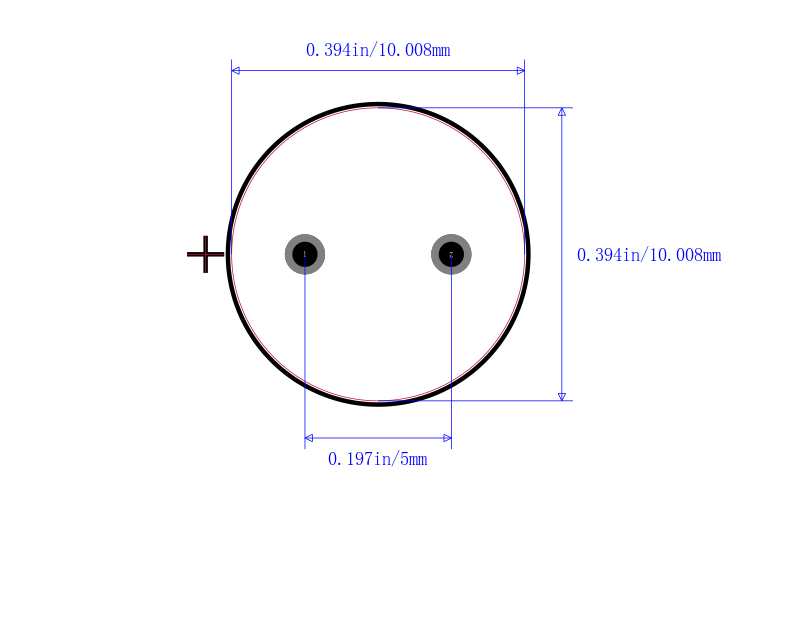

RNS1E470MDN1PH封装焊盘图
在线购买RNS1E470MDN1PH
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| RNS1E470MDN1PH | Nichicon 尼吉康 | Cap Aluminum Polymer 47uF 25VDC 20% 10 X 12.5mm Radial 5mm 0.02Ω 3800mA 2000H 105℃ Ammo | 搜索库存 |
替代型号RNS1E470MDN1PH
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： RNS1E470MDN1PH 品牌： Nichicon 尼吉康 封装： Radial | 当前型号 | Cap Aluminum Polymer 47uF 25VDC 20% 10 X 12.5mm Radial 5mm 0.02Ω 3800mA 2000H 105℃ Ammo | 当前型号 |
| 型号： RNS1E470MDN1 品牌： 尼吉康 封装： Radial | 完全替代 | Cap Aluminum Polymer 47uF 25VDC 20% 10 X 12.5mm Radial 5mm 0.02Ω 3800mA 2000H 105℃ Bulk | RNS1E470MDN1PH和RNS1E470MDN1的区别 |
| 型号： E2E-X40MC1L30-R 2M 品牌： 欧姆龙 封装： | 功能相似 | SENSOR INDUCT 40MM NPN M30 NO | RNS1E470MDN1PH和E2E-X40MC1L30-R 2M的区别 |
