RFS1C390MCN1GS

RFS1C390MCN1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  RFS1C390MCN1GS  铝电解电容, 39uF, 20%, 16V, SMD

铝聚合物器 径向，Can - SMD 35 毫欧 105°C 时为 2000 小时


立创商城:
39uF ±20% 16V


得捷:
CAP ALUM POLY 39UF 20% 16V SMD


贸泽:
Aluminum Organic Polymer Capacitors 39UF 16V 20%


艾睿:
Cap Aluminum Polymer 39uF 16VDC 20% 5 X 5.7mm SMD 0.035 Ohm 2070mA 2000h 105°C T/R


Verical:
Cap Aluminum Polymer 39uF 16VDC 20% 5 X 5.7mm SMD 0.035 Ohm 2070mA 2000h 105C T/R


Newark:
# NICHICON  RFS1C390MCN1GS  Electrolytic Capacitor, 39 µF, 16 V, FS Series, Radial Can - SMD, -55 °C


RFS1C390MCN1GS中文资料参数规格
技术参数

额定电压DC 16 V

电容 39 µF

等效串联电阻ESR 35 mΩ

容差 ±20 %

纹波电流 2.07 A

纹波电流高频 207mA @120Hz

纹波电流低频 2.07A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 5.7 mm

高度 5.7 mm

直径 5.00 mm

封装 SMD

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 5000h @85℃

制造应用 通用, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

RFS1C390MCN1GS引脚图与封装图

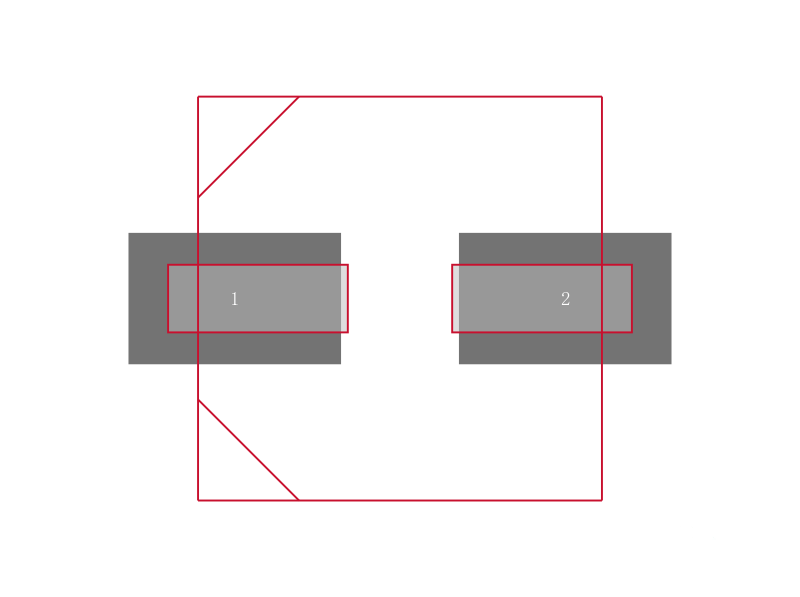

RFS1C390MCN1GS引脚图

RFS1C390MCN1GS引脚图

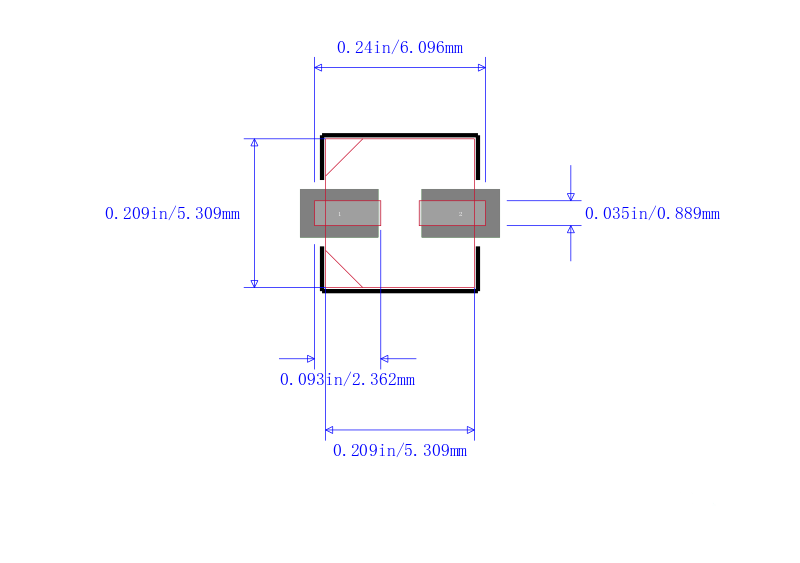

RFS1C390MCN1GS封装图

RFS1C390MCN1GS封装图

RFS1C390MCN1GS封装焊盘图

RFS1C390MCN1GS封装焊盘图

在线购买RFS1C390MCN1GS
型号 制造商 描述 购买
RFS1C390MCN1GS Nichicon 尼吉康 NICHICON  RFS1C390MCN1GS  铝电解电容, 39uF, 20%, 16V, SMD 搜索库存
替代型号RFS1C390MCN1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RFS1C390MCN1GS

品牌： Nichicon 尼吉康

封装： Radial 39F 20per 16V

当前型号

NICHICON  RFS1C390MCN1GS  铝电解电容, 39uF, 20%, 16V, SMD

当前型号

型号： 16SVPC39M

品牌： 松下

封装： Radial 39uF 20per 16V

功能相似

PANASONIC ELECTRONIC COMPONENTS  16SVPC39M  铝电解电容, OS-CON, SVPC系列, 39 µF, Radial Can - SMD, 0.035 ohm, 16 V, 2000 hours @ 105°C

RFS1C390MCN1GS和16SVPC39M的区别

型号： APXE160ARA390ME61G

品牌： 贵弥功

封装： Radial

功能相似

NP-CAP PXE 系列超低 ESR、阻抗和高耐热性，使用导电聚合物作为电解液。 适用于直流-直流转换器、电压调节器和去耦应用。 无卤素### 固体贴片 105°C电容容差 | 20 % ---|--- 工作温度 | -40 至 +105°C 耗散因子 | 小于或等于 0.06（120Hz，20°C） 冲击电压 | 额定工作电压 x 1.25（15 至 35°C） 预期寿命 @ 105°C | 1000 小时

RFS1C390MCN1GS和APXE160ARA390ME61G的区别
